Exutoires de fumées simple vantail pour toitures étanchées | Ecofeu 160/ 160 HPA

Lanterneau de désenfumage naturel en toiture

Recevoir de la Documentation Demander un devis contacter le fabricant

Exutoires et accès toiture Télécharger les liens BIM et CAO pour ce produit

Caractéristiques principales

Exutoires de fumées simple vantail
Destiné à une installation en toitures étanchées
Permet l’aération naturelle, l’accès en toiture, un éclairage zénithal et la ventilation
Système de verrouillage breveté
Aération pneumatique en version standard sans surcoût
Isolation phonique en complément
Excellent choix de matériaux de fabrication
Solution ISO + pour une isolation optimisée
Déflecteurs métalliques pour une meilleure évacuation des fumées

Les exutoires de fumées Ecofeu 160/160 HPA sont des trappes de désenfumage naturel, simple vantail, vouées à une installation sur des toitures étanchées.

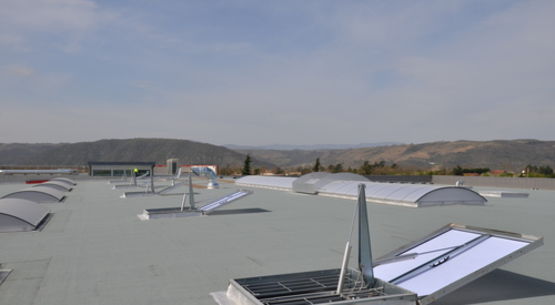

Ces trappes de qualité hors pair assurent l’éclairage zénithal, l’aération, la ventilation ainsi que l’accès aux toitures. La gamme peut être intégrée dans d’innombrables types de constructions : locaux commerciaux, industriels, sites de production, distribution, stockage, etc.

Les exutoires de fumées Ecofeu 160/160 HPA simple vantail sont réputés pour leur système unique de verrouillage breveté dévoilant une grande résistance aux dépressions.

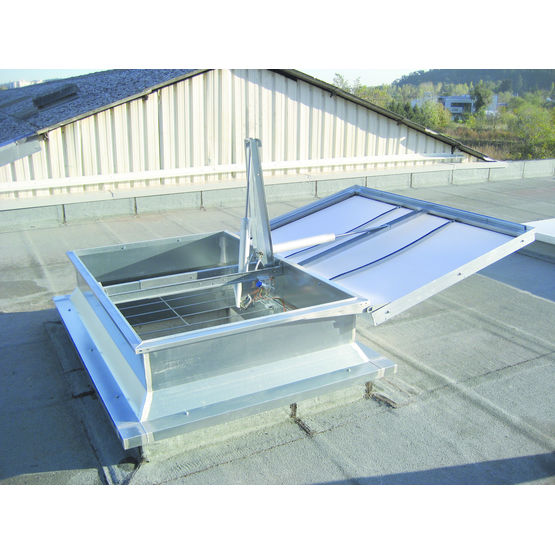

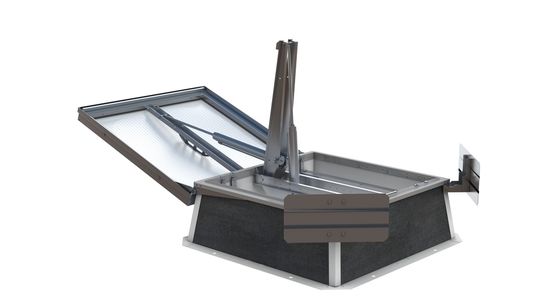

La trappe est composée d’un cadre ouvrant à 160° C en acier galvanisé, d’un capot en polycarbonate alvéolaire opalescent d’épaisseur 10 mm, d’une costière en tôle d’acier galvanisé dont l’isolation thermique est assurée par un isolant thermo-soudable, de deux vérins pneumatiques et de déflecteurs métalliques, pour la version HPA, favorisant une meilleure évacuation des fumées.

L’un des atouts majeurs de ces exutoires de fumées est le système de commande pneumatique : il s’agit d’un Dispositif de Commande Manuelle DCM qui assure une ouverture fermeture conforme à la norme NF S 61-938.

Pré-montée en usine et livrée prête à l’installation, la trappe de désenfumage Ecofeu 160/ 160 HPA peut accueillir des remplissages en polycarbonate de 32, 16 ou 10 mm ou en capot aluminium phonique.

Il est également possible d’intégrer une grille 1200 Joules ainsi que des barreaudages pour une sécurité anti-intrusion.

Avec l’option Haute Performance Aéraulique HPA et la solution ISO +, on peut obtenir respectivement une meilleure efficacité de désenfumage et une isolation optimisée de 30% par rapport à un appareil standard !

Ces exutoires de fumées sont disponibles en un vaste choix de dimensions, marqués CE et certifiés NF selon NFS 61937-1 et 61937-7.

Qualité
Isolation thermique
Isolation phonique
Prêt à l'installation
Résistance aux vents

Fiche technique Ecofeu 160/ 160 HPA

Autres classements, Certificats, Labels, Marques
Autres :	MASE RHONE-ALPES APSAD Conformes à la norme EN 12101-2
Certifications
Certifications :	certification TÜV
Classements
Classement de réaction au feu :	M0 ; A2-s1, d0 - capot aluminium
Conditions électriques et d'éclairage
Transmission lumineuse :	54 % (capot PCA 16 mm).
Dimensions
Longueur :	entre 100 cm et 300 cm - POUR LA VERSION ECOFEU PN 160
Largeur :	entre 100 cm et 170 cm - pour la version ECOFEU PN 160
Divers
Accessoires volet de désenfumage et exutoire :	costière
Options :	Costière, aération électrique, remplissages, etc
Labels et Ecolabels
Label et Ecolabel :	certificat Qualibat
Marques
Marques :	marquage CE ; marque NF
Matériaux
Matériaux :	acier ; aluminium ; polycarbonate
Mise en œuvre
Mise en oeuvre :	pose en toiture
Performances thermiques
Coefficient de transmission thermique (Ug) :	1.6 W/m².K

Autres caractéristiques techniques du produit
Type de commande :	manuel
Caractéristiques techniques :	Surface utile exutoire : 0,69 à 2,15 m2; (TC et PN) ou 0,81 à 2,45 m2; (versions HPA).Ouverture/fermeture mécanique par treuil type DCM/DAC à 160° (TC et TC HPA).Ouverture/fermeture pneumatique par DCM/DC à 160° (PN et PN HPA).
Pourcentage de la pente de la toiture :	jusqu'à 5 %
