Exutoires de fumées à double vantail pour toitures étanchées | Ecofeu DV110/110 HPA
Télécharger la photothèque
Caractéristiques principales
- Exutoires de fumées à double vantail pour le désenfumage naturel
- Permettent une ventilation naturelle et un éclairage zénithal
- Destinés à une installation sur des toitures étanchées dans plusieurs types de constructions
- Composants hautement qualifiés et excellent choix de matériaux de fabrication
- Disponible en deux versions
- Système de commande assuré par un Dispositif de Commande Manuelle DCM
- Proposé avec l’offre ISO + d’isolation renforcée
- Version rehausse pour rénovation disponible
- Vaste choix d’accessoires complémentaires
Les exutoires de fumées Ecofeu DV110/110 HPA sont des systèmes de désenfumage naturel offrant non seulement une meilleure aération naturelle mais aussi un éclairage zénithal.
Ces exutoires à double vantail et système de commande pneumatique constituent la réponse de désenfumage naturel par excellence pour les toitures étanchées dans une grande variété de constructions.

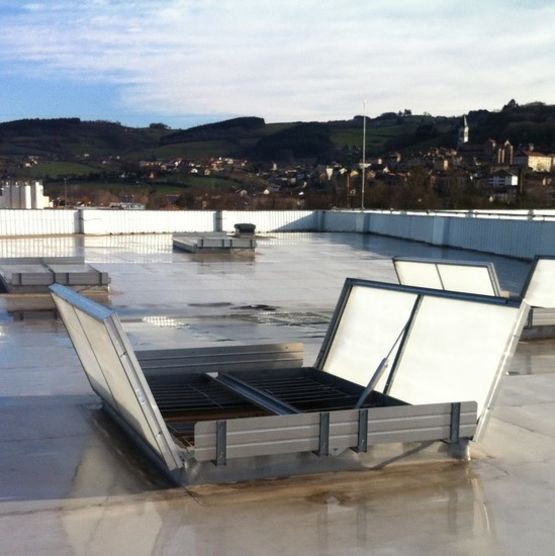

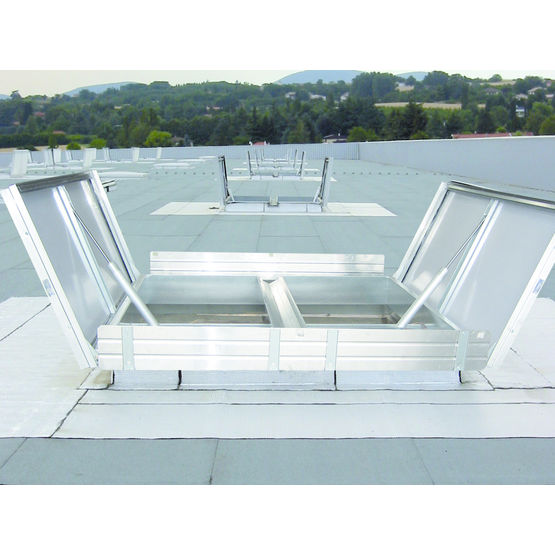

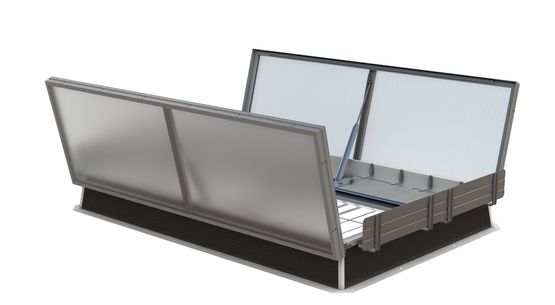

Les exutoires de la gamme Ecofeu révèlent l’une des fabrications les plus concurrentielles du marché grâce à leurs composants hautement qualifiés : capots en polycarbonate alvéolaire opalescent multi-parois, cadres ouvrants en acier galvanisé qui se positionne à 110° en position de sécurité sous l’impulsion d’un vérin pneumatique, costière en tôle d’acier galvanisé de hauteur 400 mm complétée par une isolation thermique grâce à un isolant thermosoudable d’épaisseur 15 mm, deux vérins pneumatiques équipés d’amortisseurs de fin de course et pour finir, des déflecteurs en métal, montés en usine sur la costière.
Ces exutoires pour toitures étanchées sont proposés en deux versions : modèle à commande pneumatique DV110 ou modèle à commande pneumatique avec déflecteurs aluminium haute performance aéraulique DV110 HPA.
Le système de commande pour les deux versions est enrichi par un Dispositif de Commande Manuelle DCM dont l’ouverture et la fermeture est assurée par un câble conforme à la norme NF S 61-938.
L’étanchéité renforcée, l’isolation thermique, ou phonique en complément, la sécurité d’exploitation et la pose professionnelle figurent parmi les innombrables avantages de ces solutions de désenfumage économiques.
Ces solutions de ventilation naturelle sont marquées CE selon la norme 12101-2 et certifiées NF selon NFS 61937-1 et 61937-7.
Disponibles avec l’offre ISO+ d’isolation renforcée et en version rehausse pour rénovation sans oublier la vaste gamme d’accessoires.
« Ces exutoires à double vantail et système de commande pneumatique constituent la réponse de désenfumage naturel par excellence pour les toitures étanchées dans une grande variété de constructions.
Les exutoires de la gamme Ecofeu révèlent l’une des fabrications les plus concurrentielles du marché grâce à leurs composants hautement qualifiés : capots en polycarbonate alvéolaire opalescent multi-parois, cadres ouvrants en acier galvanisé qui se positionne à 110° en position de sécurité sous l’impulsion d’un vérin pneumatique, costière en tôle d’acier galvanisé de hauteur 400 mm complétée par une isolation thermique grâce à un isolant thermosoudable d’épaisseur 15 mm, deux vérins pneumatiques équipés d’amortisseurs de fin de course et pour finir, des déflecteurs en métal, montés en usine sur la costière.
Ces exutoires pour toitures étanchées sont proposés en deux versions : modèle à commande pneumatique DV110 ou modèle à commande pneumatique avec déflecteurs aluminium haute performance aéraulique DV110 HPA.
Le système de commande pour les deux versions est enrichi par un Dispositif de Commande Manuelle DCM dont l’ouverture et la fermeture est assurée par un câble conforme à la norme NF S 61-938.
L’étanchéité renforcée, l’isolation thermique, ou phonique en complément, la sécurité d’exploitation et la pose professionnelle figurent parmi les innombrables avantages de ces solutions de désenfumage économiques.
Ces solutions de ventilation naturelle sont marquées CE selon la norme 12101-2 et certifiées NF selon NFS 61937-1 et 61937-7.
Disponibles avec l’offre ISO+ d’isolation renforcée et en version rehausse pour rénovation sans oublier la vaste gamme d’accessoires.
- Solution économique
- Etanchéité renforcée
- Isolation thermique
- Isolation phonique en complément
- Sécurité d’exploitation
- Pose professionnelle
Fiche technique Ecofeu DV110/110 HPA
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | * APSAD * MASE RHONE-ALPES |
| Certifications | |
| Certifications : | certification TÜV |
| Classements | |
| Classement de réaction au feu : | B-s1, d0 - M1 (remplissage) |
| Classification AFNOR : | Engagé RSE modèle AFAQ 26000 |
| Dimensions | |
| Longueur : | entre 160 cm et 300 cm - Ecofeu DV 110 HPA | Performances aérauliques |
| Largeur : | entre 160 cm et 220 cm - Ecofeu DV 110 HPA | Performances aérauliques |
| Divers | |
| Accessoires volet de désenfumage et exutoire : | costière |
| Options : | Options | Costière et équipement : 1. Grille Retardatrice d’Effraction (RE) 1200 Joules 2. Costière équipée pour étanchéité PVC 3. Contacteurs de fin de course 4. Isolation thermique renforcée Offre ISO + 5. Sans thermofusible 6. Laquage |
| Labels et Ecolabels | |
| Label et Ecolabel : | certificat Qualibat |
| Marques | |
| Marques : | marquage CE - selon la norme 12101-2 ; marque NF - selon NFS 61937-1 et 61937-7 |
| Matériaux | |
| Matériaux : | acier ; polycarbonate |
| Mise en œuvre | |
| Mise en oeuvre : | pose en toiture - toitures étanchées |
| Performances thermiques | |
| Coefficient de transmission thermique (U) : | 1.9 W/m².K |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de commande : | manuel |
| Caractéristiques techniques : | Surface utile exutoire : 1,28 à 3,46 m2; (DV110°) ou 0,81 à 4,59 m2; (DV110°HPA). |
| Pourcentage de la pente de la toiture : | jusqu'à 5 % |
Fiche technique exutoires pour desenfumage-naturel-double-ventail_ECOFEU-DV-110.pdf
89003_Kingspan-LA_Attestation_1200_joules-grille_Accreditation-&-certification_Fr_Fr.pdf
147195_ECOFEU-DV-110_Certificat-CE-12101-2_Fr-Fr.pdf
128083_Kingspan-LA_Notice-Technique_Ouvrant-ecofeu-dv-110_Fr_fr.pdf
128083_Kingspan-LA_Notice-Technique_Ouvrant-ecofeu-dv-110_Fr_fr (1).pdf
97436_Kingspan-LA_déclaration-de-performances_Exutoire-de-fumées_ECOFEU-DV-110_Fr_Fr.pdf
89984_Kingspan-LA_pv-acoustique-capot-alu-50mm_Accreditation-&-certification_Fr_Fr.pdf
