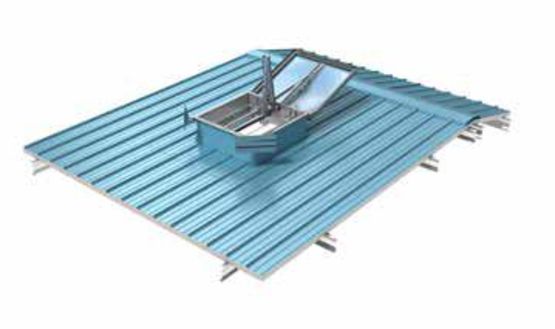

Exutoires de fumées simple vantail pour toitures sèches | Ecobac 160 PN / 160 PN HPA
Télécharger la photothèque
Caractéristiques principales
- Exutoires de fumées pour le désenfumage naturel, l'aération, l'éclairage zénithal
- Assurent un accès facile en toiture.

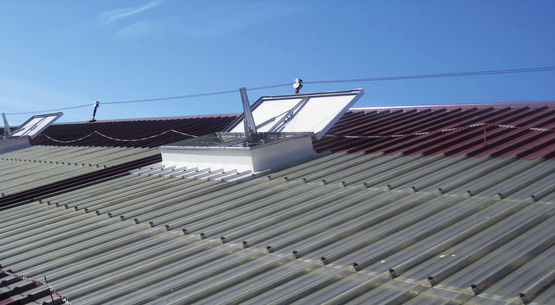

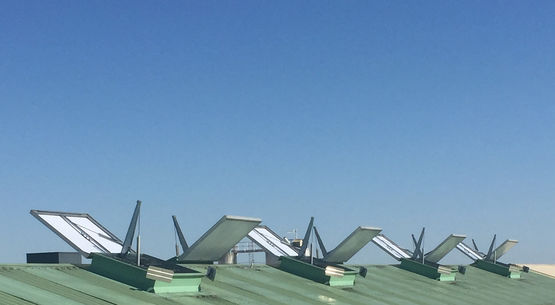

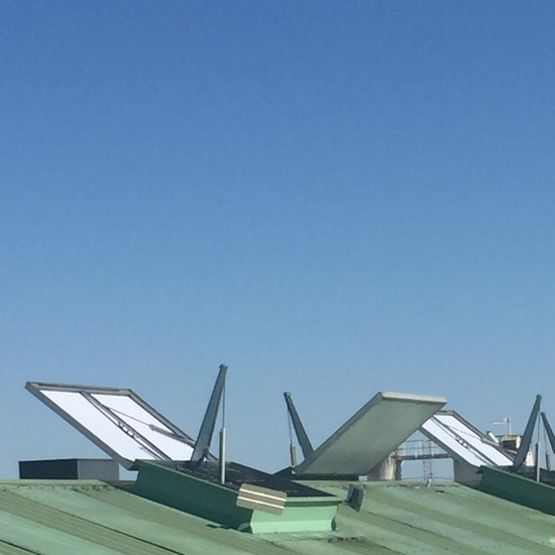

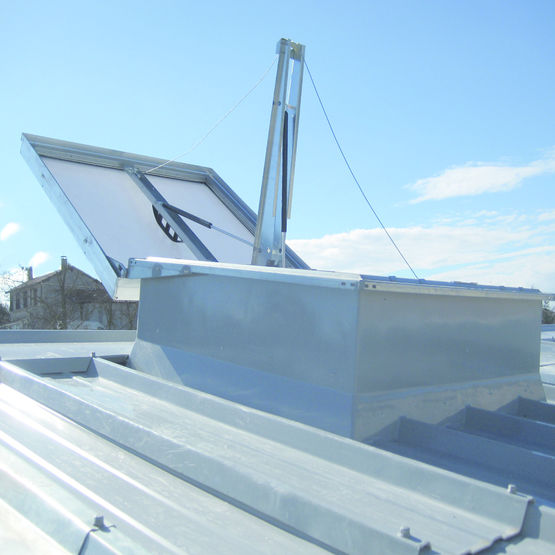

- Destinés aux toitures sèches en bac acier, aluminium ou fibres-ciment
- Disponibles également avec rehausse pour rénovation
- Commande d’ouverture et de fermeture pneumatique
La gamme d’exutoires de fumée Ecobac 160 PN / 160 PN HPA est la solution idéale pour le désenfumage naturel, l'aération, l'éclairage zénithal. Adaptés aux toitures sèches en bac acier, aluminium ou fibres-ciment, ces équipements assurent un accès facile.

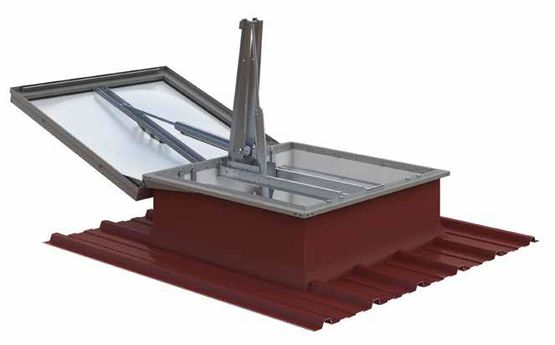

Avec un capot en polycarbonate alvéolaire de 16 mm d'épaisseur, traité anti UV et de classement au feu B – s1, d0 (M1), ces exutoires de fumée sont équipés d’une embase en polyester, renforcée par de fibres de verre de 350 mm de hauteur afin d’assurer le raccordement avec le profil de couverture.

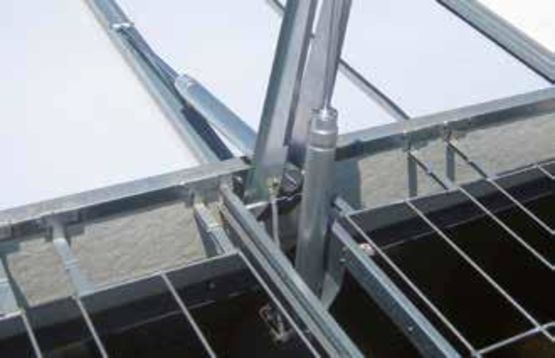

Ils sont également munis d’un caniveau en partie haute facilitant l’écoulement des eaux de pluie, un cadre ouvrant à 160° en acier galvanisé avec verrouillage haute résistance intégré, etc.
Ces équipements de désenfumage fonctionnent grâce à un système de commande d’ouverture et de fermeture pneumatique avec thermofusible taré à 93°C.
Conformes à la « Directive machine » du Cetim (Centre Technique des Industries Mécaniques), les Ecobac 160 PN / 160 PN HPA permettent une sécurité d’exploitation optimale. Ils peuvent bénéficier de l’offre ISO+ à isolation renforcée afin de minimiser les déperditions thermiques.
Livrés montés, les exutoires 160 PN / 160 PN HPA sont disponibles également avec rehausse pour rénovation.
« Avec un capot en polycarbonate alvéolaire de 16 mm d'épaisseur, traité anti UV et de classement au feu B – s1, d0 (M1), ces exutoires de fumée sont équipés d’une embase en polyester, renforcée par de fibres de verre de 350 mm de hauteur afin d’assurer le raccordement avec le profil de couverture.
Ils sont également munis d’un caniveau en partie haute facilitant l’écoulement des eaux de pluie, un cadre ouvrant à 160° en acier galvanisé avec verrouillage haute résistance intégré, etc.
Ces équipements de désenfumage fonctionnent grâce à un système de commande d’ouverture et de fermeture pneumatique avec thermofusible taré à 93°C.
Conformes à la « Directive machine » du Cetim (Centre Technique des Industries Mécaniques), les Ecobac 160 PN / 160 PN HPA permettent une sécurité d’exploitation optimale. Ils peuvent bénéficier de l’offre ISO+ à isolation renforcée afin de minimiser les déperditions thermiques.
Livrés montés, les exutoires 160 PN / 160 PN HPA sont disponibles également avec rehausse pour rénovation.
- S'adapte à tout type de toiture sèche
- une bonne tenue dans le temps
- Système unique de verrouillage breveté
- Etanchéité renforcée du capot
Fiche technique Ecobac 160 PN / 160 PN HPA
| Certifications | |
|---|---|
| Certifications : | certification TÜV |
| Classements | |
| Classement de réaction au feu : | B-s1, d0 |
| Conditions électriques et d'éclairage | |
| Transmission lumineuse : | 54 % (capot PCA 16 mm opalescent). |
| Dimensions | |
| Longueur : | entre 110 cm et 290 cm |
| Hauteur : | 35 cm - embase |
| Largeur : | entre 110 cm et 160 cm |
| Divers | |
| Options : | rehausse coiffante, accès toiture, grille retardatrice d'effraction 1200 Joules, contacteurs fin de course. |
| Labels et Ecolabels | |
| Label et Ecolabel : | certificat Qualibat |
| Marques | |
| Marques : | marquage CE ; marque NF |
| Matériaux | |
| Matériaux : | acier ; composite ; polycarbonate - capot |
| Performances acoustiques | |
| Indice d'affaiblissement acoustique aux bruits aériens (Rw) : | 21 dB |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de commande : | manuel |
| Caractéristiques techniques : | Surface utile exutoire : 0,8 à 2,08 m2; (TC et PN) ou 0,97 à 2,38 m2; (versions HPA).Ouverture/fermeture mécanique par treuil type DCM/DAC à 160° (TC et TC HPA).Ouverture/fermeture pneumatique par DCM/DC à 160° (PN et PN HPA). |
| Pourcentage de la pente de la toiture : | jusqu'à 5 % |
