Caractéristiques principales
- Désenfumage et aération

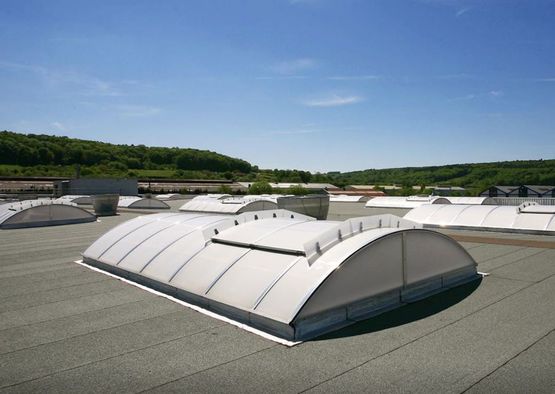

- S'intègre au système d'éclairage zénithal Voûte Arcade
- Structure aluminium et remplissage polycarbonate
- Deux vantaux prémontés
L'ARCADEF, gamme ORIGIN' ou gamme THERMIK' se décline en deux modèles :

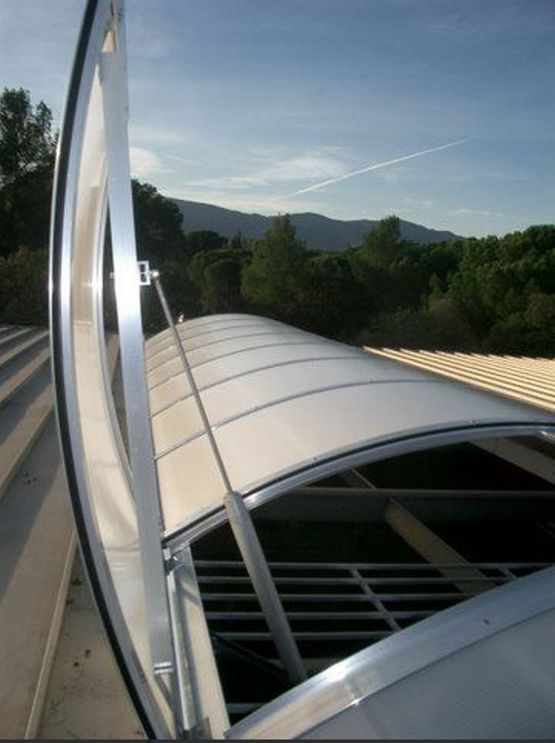

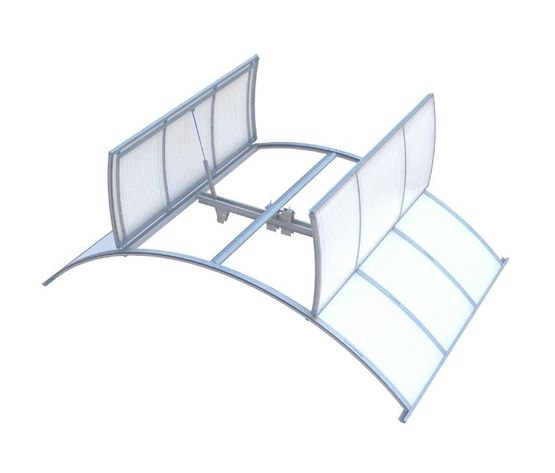

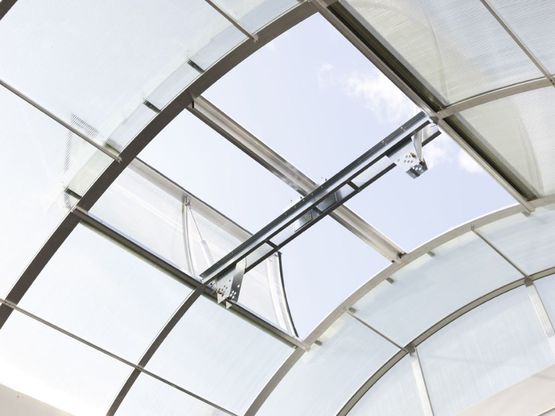

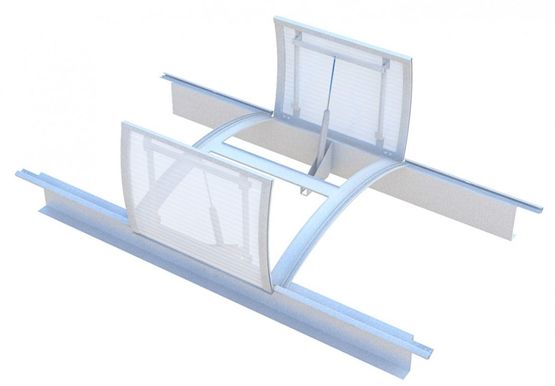

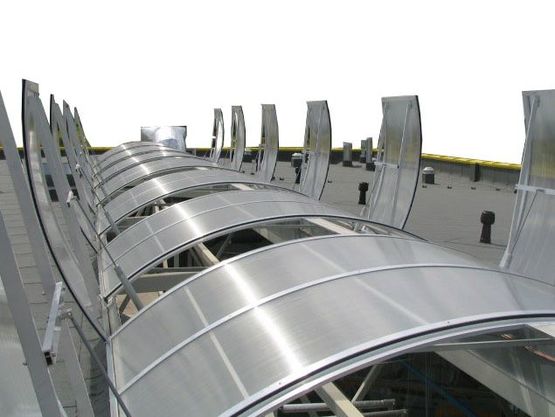

Ces dispositifs d’évacuation naturelle de fumées et de chaleur disposent d’une structure en aluminium qui accueille deux vantaux prémontés ouvrant à 100° sur vérins pneumatiques avec remplissage par panneau de polycarbonate alvéolaire de 10 ou 16 mm d’épaisseur.
Ils peuvent être équipés, en option, d’une grille, d’un kit d’aération, d’un remplissage solaire et d’une structure thermolaquée.
- Arcadef Evolution Pneumatique
- Arcadef Evolution Pneumatique GD (Grande Dimension) .
Ces dispositifs d’évacuation naturelle de fumées et de chaleur disposent d’une structure en aluminium qui accueille deux vantaux prémontés ouvrant à 100° sur vérins pneumatiques avec remplissage par panneau de polycarbonate alvéolaire de 10 ou 16 mm d’épaisseur.
Ils peuvent être équipés, en option, d’une grille, d’un kit d’aération, d’un remplissage solaire et d’une structure thermolaquée.
Fiche technique Arcadef Évolution Pneumatique et Arcadef Évolution Pneumatique GD
| Classements | |
|---|---|
| Classement de réaction au feu : | B-s1, d0 |
| Conditions électriques et d'éclairage | |
| Transmission lumineuse : | de 52 à 74 % |
| Facteur solaire : | de 48 à 66 % |
| Dimensions | |
| Longueur : | corde la voûte – Arcadef Evolupneu ; 202 ou 309 cm – Arcadef GD Evolupneu |
| Épaisseur : | 10 mm ; 16 mm - remplissage |
| Largeur : | 100 cm - Arcadef Evolupneu ; 190 cm - Arcadef GD Evolupneu ; 250 cm - Arcadef GD Evolupneu |
| Matériaux | |
| Matériaux : | aluminium ; polycarbonate |
| Mise en œuvre | |
| Mise en oeuvre : | fixation sur voûte avant raccordement sur coffret CO2 |
| Performances thermiques | |
| Coefficient de transmission thermique (U) : | entre 1.31 W/m².K et 2.3 W/m².K - selon remplissage |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de commande : | pneumatique |
VOUTE ARCADE O+T.pdf
