Caractéristiques principales
- Pour un éclairage zénithal des bâtiments neufs
- Adaptation possible sur de nombreuses structures de toiture
- Installation réalisable en faîtage, sur pente de toiture jusqu'à 30
- Lanterneau filant pour éclairage zénithal des bâtiments neufs
- Ossature en aluminium
- Remplissage PCA, PC ou PMMA

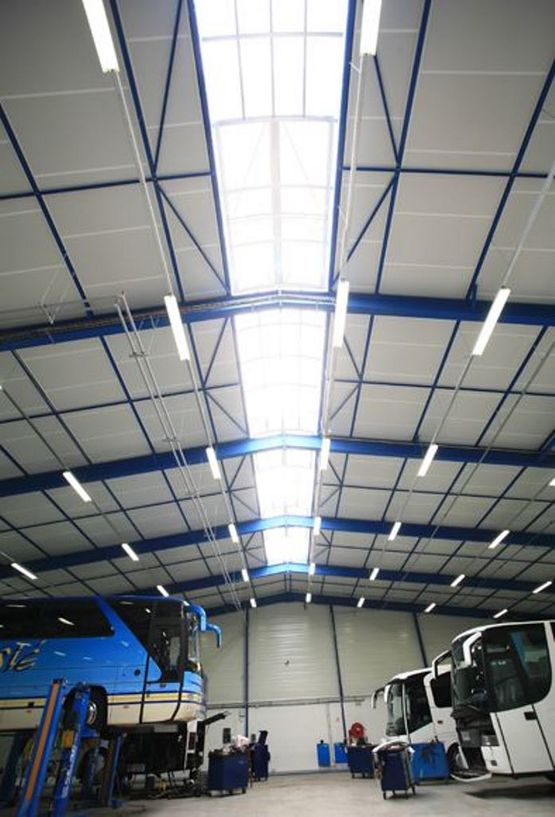

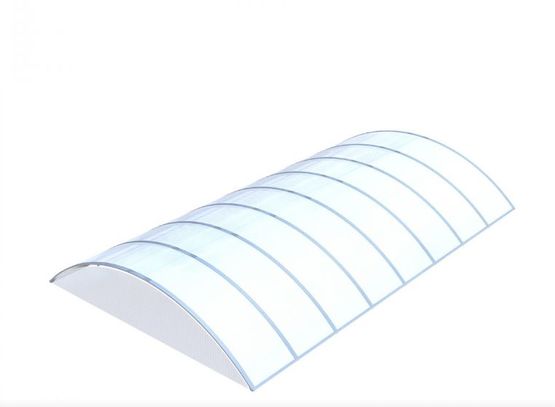

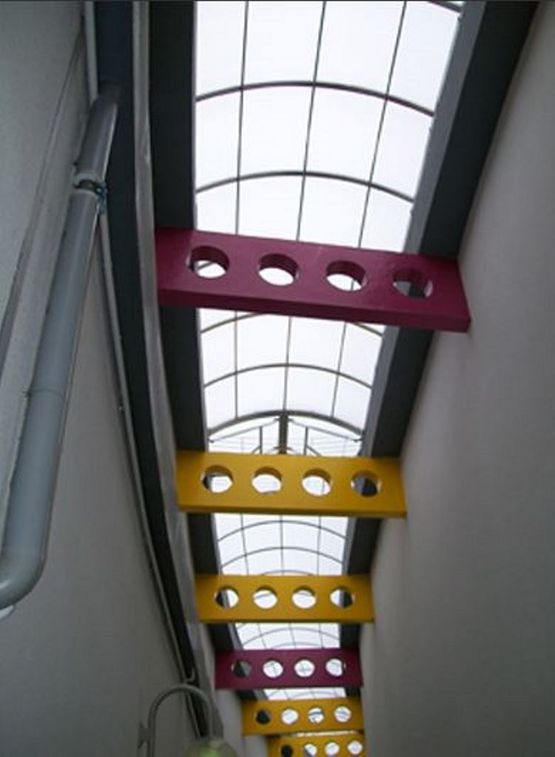

Le lanterneau filant pour éclairage zénithal - Voûte Arcade est pensé pour fournir un éclairage zénithal sur tous bâtiments.

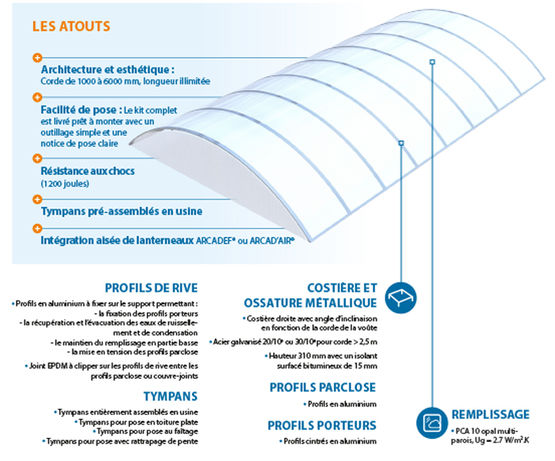

Il présente une ossature costière et arceaux en aluminium recevant un remplissage en plaque de polycarbonate alvéolaire (PCA), polycarbonate massif (PC) ou en polymétacrylate de méthyle (Pmma).
Ce lanterneau filant est proposé en différents modèles de flèches : basse, plein cintre, quart de cercle ou banne.
Il se compose de profils porteurs auto-drainants (arceaux), de profils de parclose (couvre-joints), de tympans pré-montés en usine, de visserie en acier inoxydable et joints EPDM et de profil de rive.
Il est prévu pour une pose sur costières de rives et d’about avec isolation thermique bituminée recevant les relevés d’étanchéité.

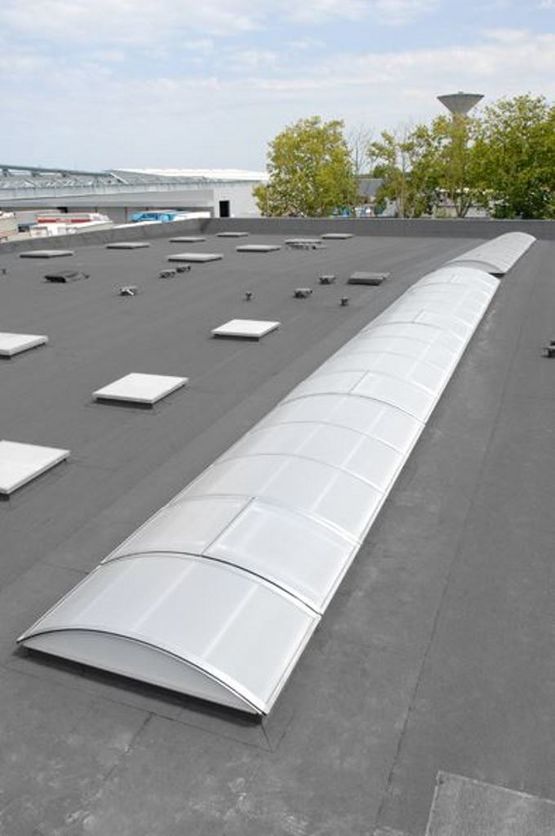

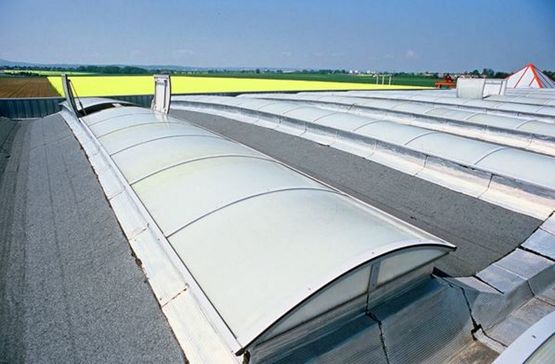

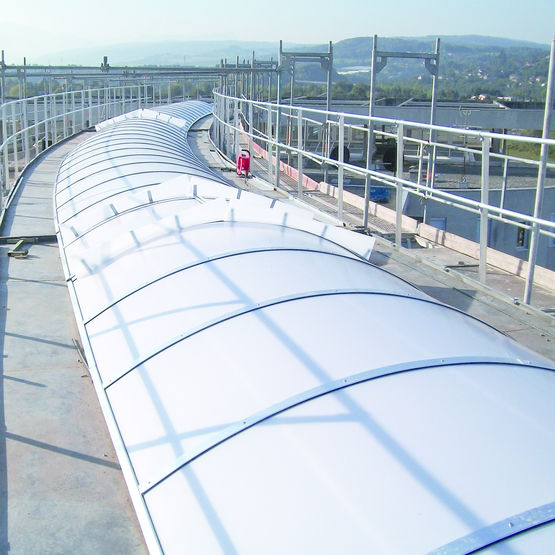

Pouvant être adapté sur de nombreuses structures de toiture, ce lanterneau peut être installé en faîtage, sur pente de toiture jusqu'à 30°.
Pour répondre à toutes les exigences normatives, il est décliné en deux gammes :
La Voûte ARCADE peut intégrer des lanterneaux ponctuels d'aération type ARCAD'AIR et de désenfumage type ARCADEF PM et ARCADEF GD.
Il présente une ossature costière et arceaux en aluminium recevant un remplissage en plaque de polycarbonate alvéolaire (PCA), polycarbonate massif (PC) ou en polymétacrylate de méthyle (Pmma).
Ce lanterneau filant est proposé en différents modèles de flèches : basse, plein cintre, quart de cercle ou banne.
Il se compose de profils porteurs auto-drainants (arceaux), de profils de parclose (couvre-joints), de tympans pré-montés en usine, de visserie en acier inoxydable et joints EPDM et de profil de rive.
Il est prévu pour une pose sur costières de rives et d’about avec isolation thermique bituminée recevant les relevés d’étanchéité.
Pouvant être adapté sur de nombreuses structures de toiture, ce lanterneau peut être installé en faîtage, sur pente de toiture jusqu'à 30°.
Pour répondre à toutes les exigences normatives, il est décliné en deux gammes :
- Une gammes Origin' avec un remplissage standard par panneaux en polycarbonate de 10 ou 16 mm d’épaisseur. Hauteur de costière de 310 mm avec un isolant surfacé bitumineux 15 mm.
- La gamme Thermik' qui est déclinée en trois niveaux de performances : Classique, Confort et Elite. L'isolation est optimale avec un Urc = 1,0 W/m².k et un remplissage en PCA 16 opal ou transparent
La Voûte ARCADE peut intégrer des lanterneaux ponctuels d'aération type ARCAD'AIR et de désenfumage type ARCADEF PM et ARCADEF GD.
Fiche technique Voûte Arcade
| Conditions électriques et d'éclairage | |
|---|---|
| Transmission lumineuse : | entre 57 % et 85 % |
| Dimensions | |
| Hauteur : | 9 cm - (talon) ; 30 cm - (costière) |
| Largeur : | entre 1.5 m et 3 m - (corde) |
| Divers | |
| Compléments de gamme : | Denfc du fabricant (Arcadef Evolution), système d'aération du fabricant (Arcad-Air). |
| Options : | anodisation ou laquage sur structure aluminium, costières et arceaux en aluminium post-laqués en teintes RAL, store. |
| Matériaux | |
| Matériaux : | matériau de synthèse ; aluminium |
| Mise en œuvre | |
| Type de conditionnement : | par kit |
| Mise en oeuvre : | montage en usine, assemblage sur place. |
| Performances mécaniques | |
| Résistance aux chocs : | 1200 J |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type : | verrière filante |
| Équipements : | store intégré |
