Voûte d'éclairement naturel à ossature aluminium cintrée | Ecofil
Télécharger la photothèque Regarder la vidéo
Caractéristiques principales
- Voûte d'éclairage zénithal pour tout type de toitures
- Adapté à une grande variété de constructions
- Se compose d'une ossature cintrée et de vitrages de synthèse
- Fabrication sur mesure pour plus de flexibilité
- Offre Iso + pour une isolation thermique renforcée
- Plusieurs options

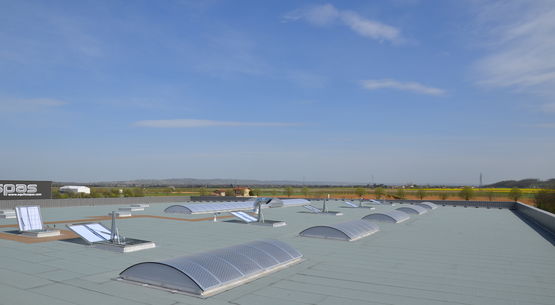

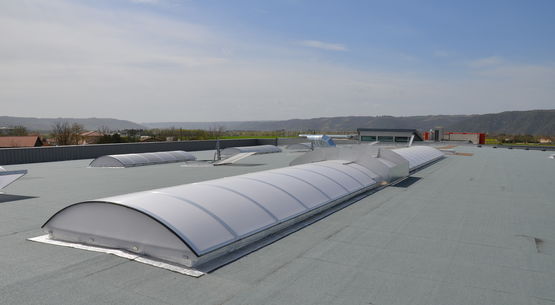

Ecofil est un système d’éclairement zénithal naturel présenté sous forme d’une voûte éclairante, réalisée sur mesure, installée en toiture et offrant un éclairage naturel optimisée tout en respectant les démarches environnementales.
Inscrite dans le cadre de la réglementation thermique RT 2012, la voûte Ecofil s’avère être la solution par excellence pour un grand nombre d’établissements industriels, commerciaux, publics et d’autres collectivités.

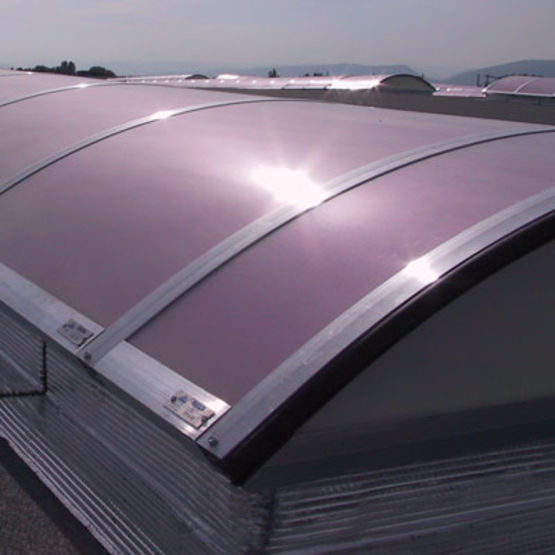

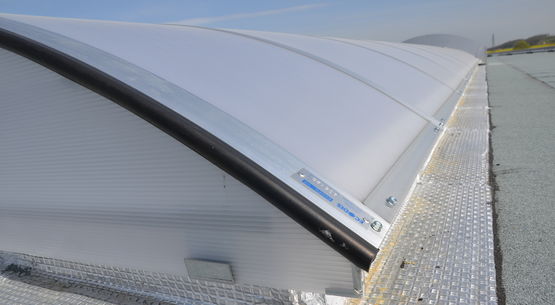

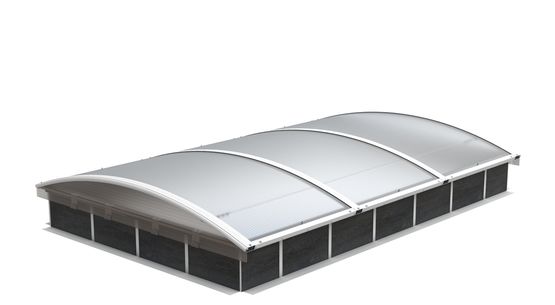

Le système d’éclairement naturel Ecofi se compose d’une ossature cintrée réalisée en aluminium et de plaques en polycarbonate alvéolaire PCA.
Cette gamme offre des performances thermiques inégalables appuyées par un coefficient de transmission thermique Urc allant de 2.7 W/m².k en standard, et pouvant atteindre 1.6 W/m².k avec l’offre Ecofil Iso +.
Les voûtes d’éclairement zénithal Ecofil représentent d’excellentes alternatives garantissant une meilleure gestion des énergies et un bien-être des occupants tout en étant esthétiques et facilement intégrées dans toutes les ambiances architecturales.
La gamme de voûtes Ecofil s’adapte à une pose sur tous les types de toitures et est proposée avec plusieurs options : désenfumage/aération, Kingspan Light + Air AeroTech, aération seule, câble 1200 Joules, barreaudage 1200 Joules, protection solaire, laquage et version démontable.
Voûte marquée CE et conforme à la norme européenne EN-14963.
« Inscrite dans le cadre de la réglementation thermique RT 2012, la voûte Ecofil s’avère être la solution par excellence pour un grand nombre d’établissements industriels, commerciaux, publics et d’autres collectivités.
Le système d’éclairement naturel Ecofi se compose d’une ossature cintrée réalisée en aluminium et de plaques en polycarbonate alvéolaire PCA.
Cette gamme offre des performances thermiques inégalables appuyées par un coefficient de transmission thermique Urc allant de 2.7 W/m².k en standard, et pouvant atteindre 1.6 W/m².k avec l’offre Ecofil Iso +.
Les voûtes d’éclairement zénithal Ecofil représentent d’excellentes alternatives garantissant une meilleure gestion des énergies et un bien-être des occupants tout en étant esthétiques et facilement intégrées dans toutes les ambiances architecturales.
La gamme de voûtes Ecofil s’adapte à une pose sur tous les types de toitures et est proposée avec plusieurs options : désenfumage/aération, Kingspan Light + Air AeroTech, aération seule, câble 1200 Joules, barreaudage 1200 Joules, protection solaire, laquage et version démontable.
Voûte marquée CE et conforme à la norme européenne EN-14963.
- Qualité
- Pose facile
- Protection solaire
- Isolation thermique
- Esthétique
Fiche technique Ecofil
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | * APSAD * MASE |
| Certifications | |
| Certifications : | certification TÜV |
| Classements | |
| Classement de réaction au feu : | M1 |
| Conditions électriques et d'éclairage | |
| Transmission lumineuse : | 48, 58 ou 85%, fonction du type de vitrage. |
| Dimensions | |
| Longueur : | 5000 mm - Pour une voûte Ecofil Iso+ PCA16/7 |
| Hauteur : | 400 mm - Pour une voûte Ecofil Iso+ PCA16/7 |
| Largeur : | 2000 mm - Pour une voûte Ecofil Iso+ PCA16/7 |
| Divers | |
| Options : | * Désenfumage/aération * Kingspan Light + Air AeroTech * Aération seule * Câble 1200 Joules * Barreaudage 1200 Joules * Protection solaire * Laquage * Version démontable |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - n°2/05-1138. |
| Labels et Ecolabels | |
| Label et Ecolabel : | certificat Qualibat |
| Marques | |
| Marques : | marquage CE |
| Matériaux | |
| Matériaux : | aluminium ; matériau de synthèse ; polycarbonate - alvéolaire |
| Mise en œuvre | |
| Type de conditionnement : | plaques polycarbonate sur palette; profils aluminium en lots sous film plastique. |
| Mise en oeuvre : | pose en toiture ; suivant Avis technique ; cintrage des plaques et parcloses à froid à la pose. |
| Performances acoustiques | |
| Indice d'affaiblissement acoustique aux bruits aériens (Rw) : | 21 dB |
| Performances thermiques | |
| Coefficient de transmission thermique (U) : | entre 1.6 W/m².K et 2.7 W/m².K - en fonction du type du vitrage |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type : | verrière filante |
| Type de toiture : | ondulée ; plane |
| Équipements : | pare-soleil intégré |
| Pourcentage de la pente de la toiture : | jusqu'à 5 % ; entre 6 % et 30 % |
brochure voûte-eclairement-naturel_ECOFIL.pdf
94925_Kingspan-LA_PV-feu-PCA-10-et-16-mm_Accreditation-&-certification_Fr_Fr.pdf
97434_Kingspan-LA_déclaration-de-performances_voûte_ECOFIL_Fr_Fr.pdf
95028_Kingspan-LA_Attestation_1200_joules-cables_Accreditation-&-certification_Fr_Fr.pdf
94926_Kingspan-LA_PV-PCA-10-16-mm_Accreditation-&-certification_Fr_Fr.pdf
