Système de supportage | Constructible système de supportage
Etudié par la rédaction
Caractéristiques principales

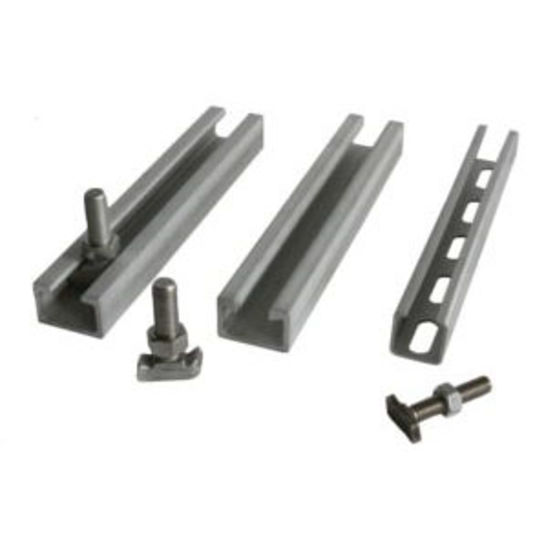

Système composé de rails laminés à chaud ou formés à froid, de boulons (vis et écrou) à tête crochet (avec ou sans dent) et de plaques taraudées à tête crochet ou marteau. Pour fixation de charges dynamiques (rails laminés à chaud) et statiques (rails formés à froid). Charge admissible en traction jusqu'à 31 kN.
Fiche technique Constructible système de supportage
| Dimensions | |
|---|---|
| Hauteur : | (l x h) : 72 x 48, 52 x 34, 50 x 40, 50 x 30 ou 40 x 22 mm ; épaisseur paroi de 2,25 à 5 mm. |
| Divers | |
| Accessoires : | rondelles, plaques de verrouillage, plaques de compensation, crapauds, tiges filetées, manchons de raccordement, écrous annulaires, bandes de caoutchouc (amortissement), embouts et caches plastique. |
| Mise en œuvre | |
| Conditionnement : | barres de 3ml. |
| Mise en oeuvre : | soudure par cordons discontinus sur profilés métalliques (tous types) ; à incorporer au béton (version HT) ; fixations mécaniques sur béton par l'intermédiaire de platines soudées (tous types) ; boulonnage (versions HL et HC). |
| Poids / Volume / Masse | |
| Charge : | en traction (à l'ouverture des lèvres) de 5,4 kN (type 50/40) à 31 kN (type 72/48) ; au cisaillement de 1,9 kN (type 50/40) à 9,3 kN (type 72/48) ; en flexion (à l'ouverture des lèvres) de 0,11 kN (admissibles). |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Gammes de rails laminés à chaud (types 72/48, 52/34, 50/30 et 40/22): acier doux brut de laminage ou galvanisé par immersion (tous types) ou acier inoxydable (tous types sauf 72/48). A souder en applique sur support métallique.Gammes de rails formés à froid (type 50/40), simples (versionHM), perforés (versionHL) ou doubles (versionHC): acier brut de laminage ou galvanisé par immersion (tous types) ou acier inoxydable (tous types). A souder sur support métallique ou à fixer mécaniquement.Boulons et plaques taraudées : acier de qualité 4.Filetages : M10 à M30 (boulons) ; M5 à M20 (plaques taraudées). |
