Poutre en bois lamellé-collé pré-équipée de ferrures et connecteurs | Bois-Béton connecté
Produit vert
Etudié par la rédaction
Télécharger la photothèque
Date de commercialisation : 01/11/2016
Caractéristiques principales

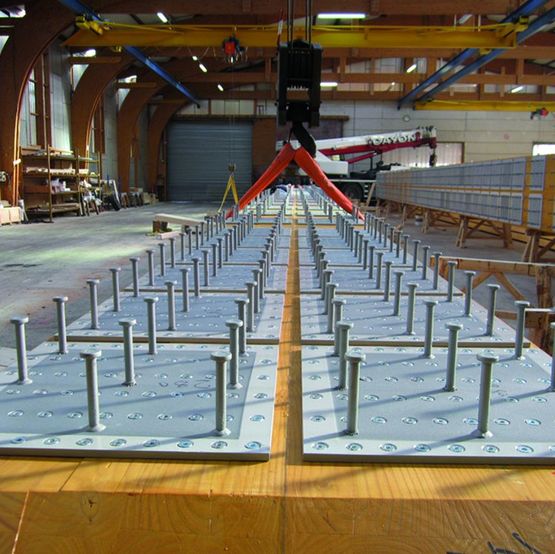

Pour la réalisation d'ouvrages d'art en bois de grandes dimensions (Pont de Lure), ces poutres sont constituées de 6 éléments de 20 cm d'épaisseur assemblés selon la technique du recollage de blocs et permet d'atteindre une longueur de 31,50 m avec une section de 1 x 1,20 m. Extrados pourvu en ateliers de systèmes de ferrures et connecteurs de type goujons Nelson soudés sur plats métalliques vissés dans le bois pour connexion à une dalle béton. Intrados équipé d'un renfort métallique au droit des appuis destiné à s'appuyer sur les piles. Incorporation d'instrumentations de mesure de température, d'hygrométrie et de déformation pour programme de surveillance de l'ouvrage fini.
Fiche technique Bois-Béton connecté
| Dimensions | |
|---|---|
| Longueur : | 31.4 m |
| Hauteur : | 1 m - sur mesure |
| Largeur : | 1.2 m |
| Mise en œuvre | |
| Mise en oeuvre : | pose des 4 poutres (nervures du pont) sur 3 appuis à 5.5 m de haut avant coulage dalle béton, pour franchir 32 m en 12 m de large |
| Poids / Volume / Masse | |
| Poids : | 25000 kg - (31,5 longueur) |
Famille d'ouvrage
Aménagement urbain
