Caractéristiques principales
- Bacs acier nervurés en forme de queue d'aronde
- Plancher mixte acier béton de faible épaisseur
- Profilés disponibles en dimensions 200 x 63 cm

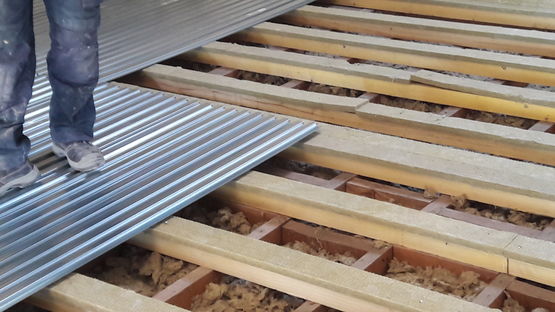

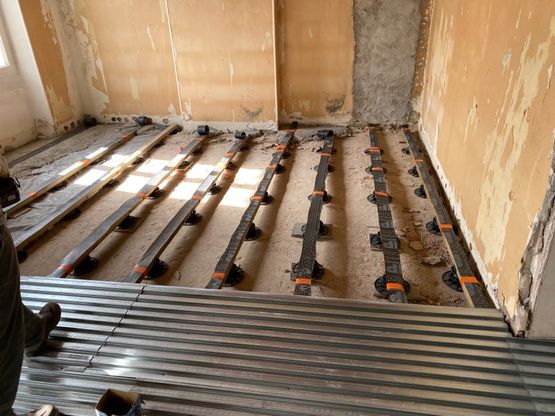

- Pose perpendiculaire aux solives
- Mise en œuvre simple par emboitement

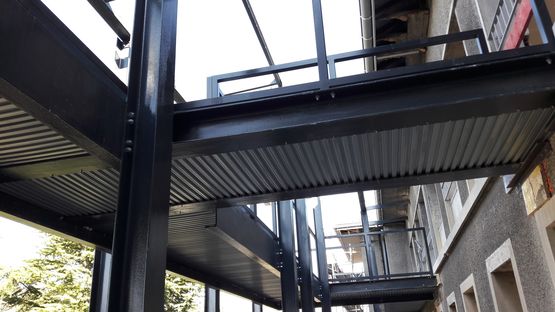

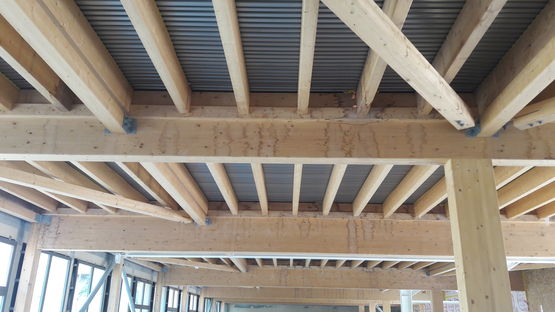

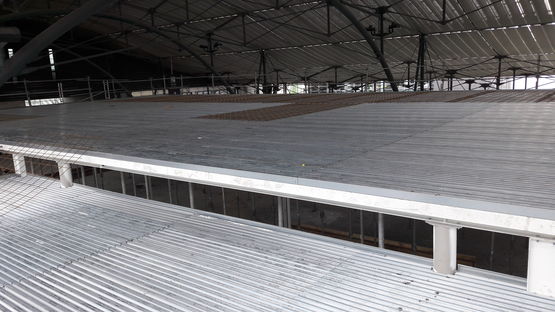

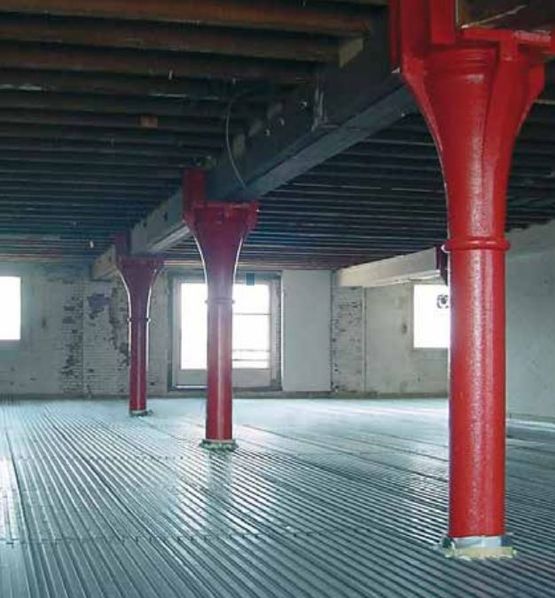

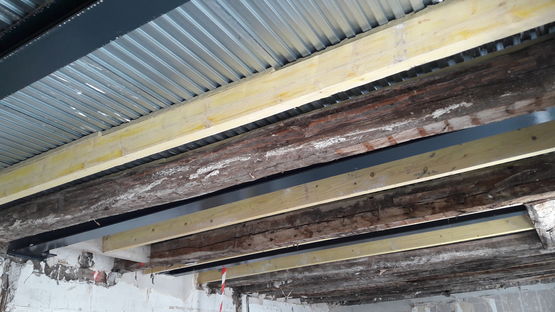

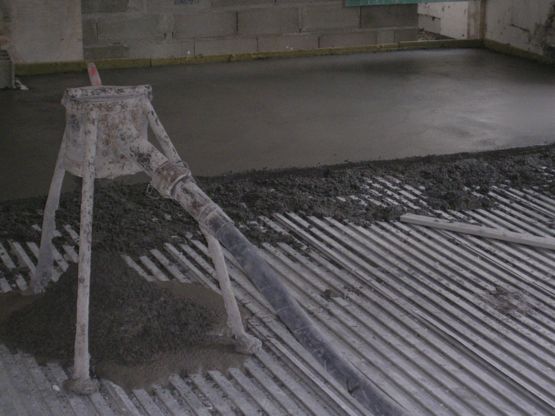

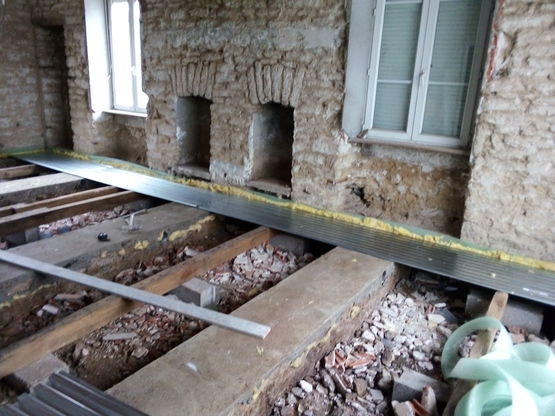

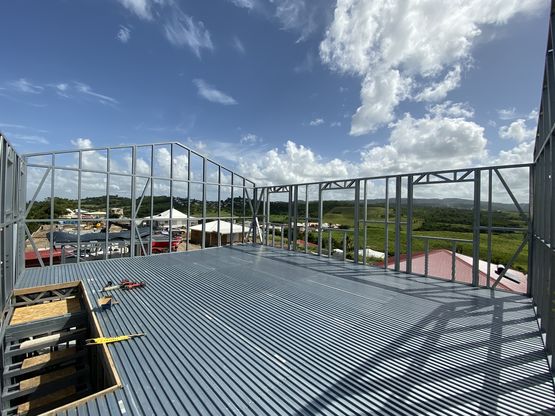

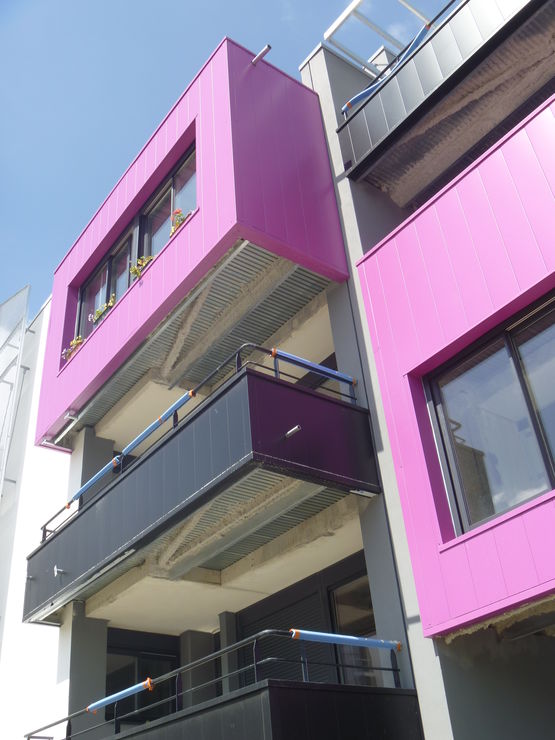

Les profilés à queue d’aronde LEWIS s’intègrent dans un système constructif de plancher mixte acier béton en tant que coffrage perdu et armature de dalle de faible épaisseur et d'un poids réduit, pour la construction de planchers légers sur tout type d’ossature neuve ou existante et quelle que soit la destination du bâtiment : habitations, hôtels, restaurants, établissements de santé, écoles et universités, locaux industriels, etc.

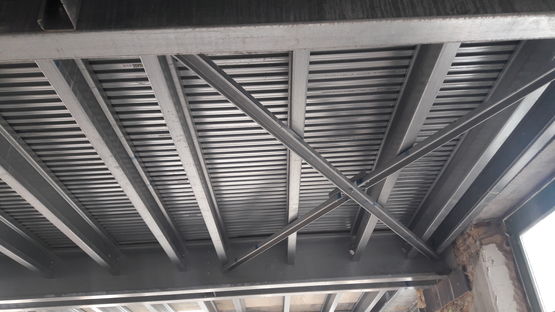

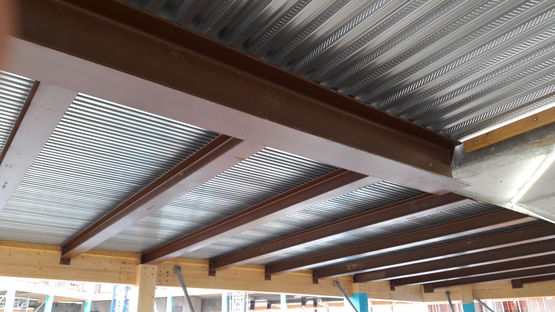

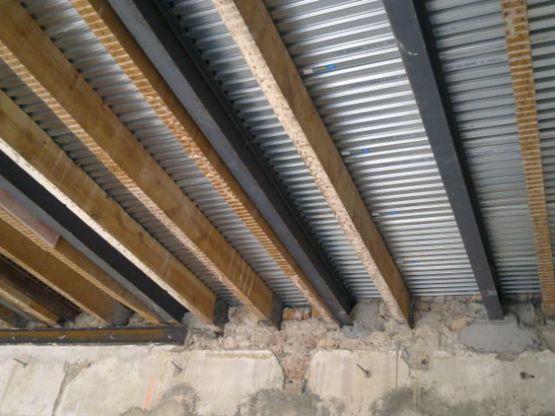

La géométrie unique du profil en queue d’aronde permet une mise en œuvre simplifiée par un clipsage des tôles, créant une collaboration parfaite entre la tôle et le béton ; les profilés LEWIS doivent être posés perpendiculairement aux porteurs.
Ces profilés LEWIS ne requièrent au départ ni armature, ni fixation, ni ancrage.

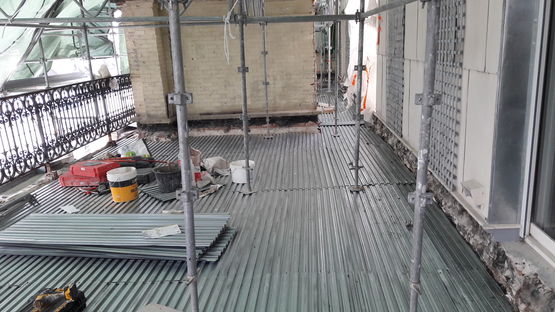

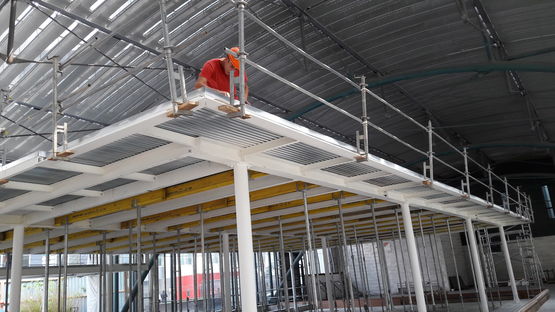

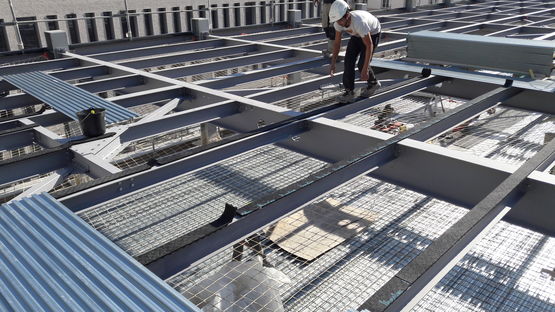

Le recouvrement parfait des tôles assure une excellente étanchéité ainsi qu’une résistance permettant le déplacement sécurisé des ouvriers sur profilés LEWIS pendant les travaux.
Cette résistance du plancher LEWIS ® ainsi optimisée offre aussi une meilleure répartition des charges. Les profilés LEWIS forment avec le béton un ensemble structurel permettant la sollicitation de charges importantes ou concentrées.
Avec ces bacs en acier galvanisé, on obtient des planchers stables, porteurs et étanches, pouvant répondre aux normes d'isolation acoustique et de sécurité contre l'incendie.
« La géométrie unique du profil en queue d’aronde permet une mise en œuvre simplifiée par un clipsage des tôles, créant une collaboration parfaite entre la tôle et le béton ; les profilés LEWIS doivent être posés perpendiculairement aux porteurs.
Ces profilés LEWIS ne requièrent au départ ni armature, ni fixation, ni ancrage.
Le recouvrement parfait des tôles assure une excellente étanchéité ainsi qu’une résistance permettant le déplacement sécurisé des ouvriers sur profilés LEWIS pendant les travaux.
Cette résistance du plancher LEWIS ® ainsi optimisée offre aussi une meilleure répartition des charges. Les profilés LEWIS forment avec le béton un ensemble structurel permettant la sollicitation de charges importantes ou concentrées.
Avec ces bacs en acier galvanisé, on obtient des planchers stables, porteurs et étanches, pouvant répondre aux normes d'isolation acoustique et de sécurité contre l'incendie.
- Facilité de mise en œuvre
- Résistance, étanchéité, insonorisation et coupe-feu du plancher fini
- Une assistance technique est proposée pour chaque affaire : étude de faisabilité et de calepinage, conseils et initiation à la pose.
»
Fiche technique Profilés à queue d'aronde LEWIS
| Certifications | |
|---|---|
| Certifications : | CSTBat |
| Dimensions | |
| Longueur : | 2000 mm - est la longueur standard de ce plancher, qui se décline en d’autres variantes: 1220mm,1530mm et 1830mm. |
| Hauteur : | 16 mm - Hauteur du profil |
| Épaisseur : | 0.5 mm - tôle |
| Largeur : | 630 mm |
| Marques | |
| Marques : | marquage CE |
| Matériaux | |
| Matériaux : | acier |
| Mise en œuvre | |
| Mise en oeuvre : | pose par emboîtement - 100 m² / jours à deux |
| Poids / Volume / Masse | |
| Poids : | 0,058 kN/m2 (5,8 daN/m2) |
Fiche technique profilé LEWIS® à queue d’aronde pour plancher mixte béton acier de faible épaisseur.pdf
Conseils d'utilisation profilés LEWIS à queue d'aronde.pdf
Profilés LEWIS planchers étanches.pdf

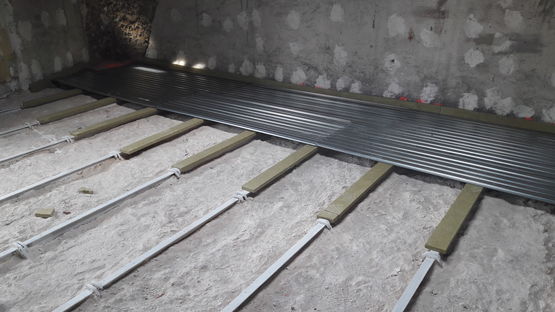

Profilé LEWIS bandes résilientes acoustiques.pdf
