Plancher à poutrelles en béton précontraint et entrevous polystyrène | Plancher polystyrène
Télécharger la photothèque
Caractéristiques principales
- Pour planchers sur vide sanitaire ou haut de sous-sol
- Deux familles de poutrelles
- Deux familles d'entrevous polystyrène
- Poutrelle en T inversé en béton précontraint
- Entrevous en polystyrène expansé

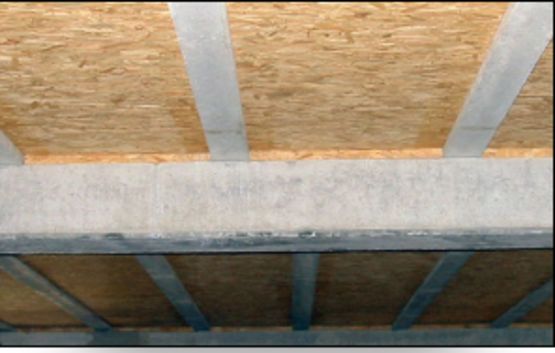

Plancher composé de poutrelles T inversé en béton précontraint, d'entrevous en polystyrène expansé et d'une table de compression en béton armé de 5 cm d'épaisseur minimum.
Deux familles de poutrelles : pose avec étais (types GF 110/ 120/ 130/ 150) ou sans étai (types GF 930/ 940).
Deux familles d'entrevous polystyrène : avec ou sans languette, à sous-face plane, évidée, protégée ou rainurée.
Pour planchers sur vide sanitaire ou plancher haut de sous-sol.
« Deux familles de poutrelles : pose avec étais (types GF 110/ 120/ 130/ 150) ou sans étai (types GF 930/ 940).
Deux familles d'entrevous polystyrène : avec ou sans languette, à sous-face plane, évidée, protégée ou rainurée.
Pour planchers sur vide sanitaire ou plancher haut de sous-sol.
- Flexibilité de pose
- Structure robuste et légère
- Choix multiple d’entrailles et de poutrelles
Fiche technique Plancher polystyrène
| Dimensions | |
|---|---|
| Longueur : | 1,00 à 3,00 m (entrevous). |
| Hauteur : | (l x h) : 10 ou 13,5 x 11/ 12/ 13,5/ 15 cm (avec étais) ; 10 x 13 ou 14 cm (sans étai), poutrelles. ; 12/ 15 /20 /25 cm (entrevous). |
| Entraxe : | jusqu'à 60 cm ; à partir de 60 cm |
| Divers | |
| Compléments de gamme : | plancher à rehausse polystyrène sur hourdis béton surbaissé de 8cm; hourdis rainuré de longueur =3m (type Maxidécor); hourdis polystyrène ignifugé de classe M1 pour plancher haut de sous-sol. |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - n°3/87 152délivré par le Cstb. |
| Mise en œuvre | |

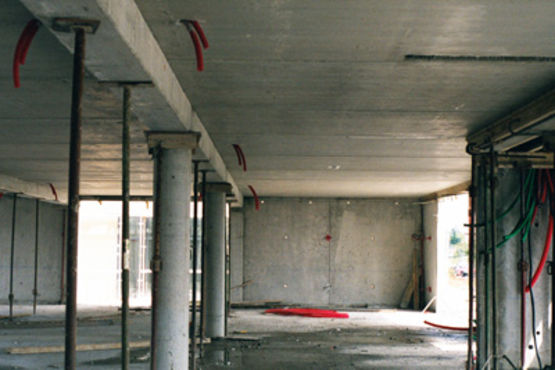

| Mise en oeuvre : | largeur d'appuis 5cm sur maçonnerie, 2cm sur élément en béton armé; file d'étais centrale suivant plan de pose. |
| Poids / Volume / Masse | |
| Poids : | 16 à 30 kg/ml (poutrelles). |
| Charge : | jusqu'à 300 kg/m² ; à partir de 500 kg/m² ; entre 300 kg/m² et 500 kg/m² |
| Autres caractéristiques techniques du produit | |
|---|---|
| Typologie d'entrevous : | polystyrène |
| Caractéristiques techniques : | Portée maximale : 5 à 8 m. ; Coefficient de transmission surfacique (K): 0,3 à 0,5W/m2.°C. |
atec_poutrelle_3-09-631.pdf
Famille d'ouvrage
Logement collectif
Maison individuelle
