Ombrière standard variable
Télécharger la photothèque
Caractéristiques principales
Structure en composants légers en acier galvanisé
Structure standard avec dimensions variables
Stucture pré étudiée
Conforme aux Eurocodes
Structure standard avec dimensions variables
Stucture pré étudiée
Conforme aux Eurocodes

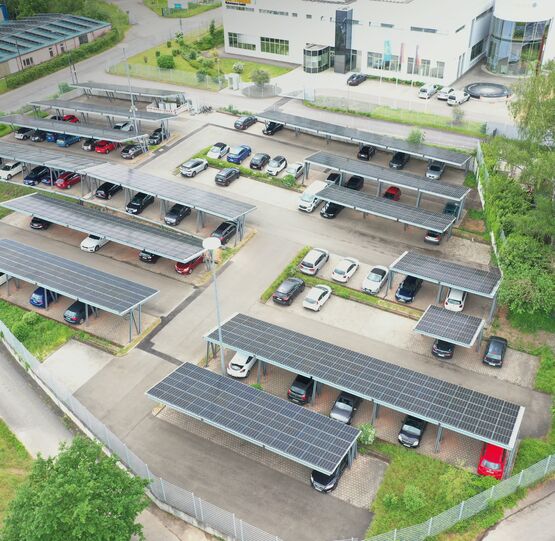

voestalpine Sadef propose une structure d'ombrière standardisée composée d'éléments prédéfinis, avec des dimensions variables.
Cette structure est proposée prête à monter, livrée juste à temps sur site avec la boulonnerie.
La structure est prévue pour couvrir 3 places de stationnement dont la largeur peut varier de 2.4m à 2.8m.
La structure permet de couvrir une place supplémentaire en extrémité grâce à un porte à faux.
Cette modularité permet aussi d'optimiser le calepinage des modules PV.

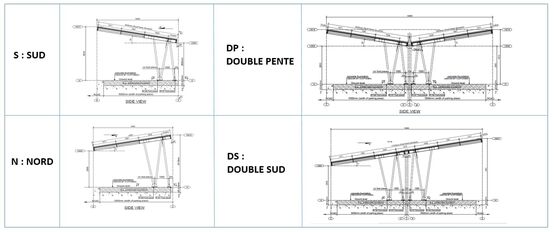

Le rampant de 5m de long peut être étendu à 6.2m afin de s'adapter aux attentes du site ainsi que d'optimiser le caleminage des modules PV.
La hauteur libre de 2.8m et la pente de 10° sont fixes.
Cette structure d'ombrière, étudiée suivant les Eurocodes, est éligible en France métropolitaine dans les zones de neige jusqu'à C2 à 300m d'altitude, et en zone de vent 3 en catégorie de terrain IIIa.
Pour des charges plus élevées, la structure ne couvrira que 2 places de stationnement de largeur 2.4m à 2.8m et sera alors éligible par exemple en zone cyclonique.
Les composants de la structure sont prégalvanisés ZM310 ou galvanisés à chaud suivant leur nature.
La structure est fournie avec les plans d'assemblage et la descente de charge liée au site de construction.
Les fondations, système d'intégration, modules PV ainsi que le montage sont exclus de l'offre.
« Cette structure est proposée prête à monter, livrée juste à temps sur site avec la boulonnerie.
La structure est prévue pour couvrir 3 places de stationnement dont la largeur peut varier de 2.4m à 2.8m.
La structure permet de couvrir une place supplémentaire en extrémité grâce à un porte à faux.
Cette modularité permet aussi d'optimiser le calepinage des modules PV.
Le rampant de 5m de long peut être étendu à 6.2m afin de s'adapter aux attentes du site ainsi que d'optimiser le caleminage des modules PV.
La hauteur libre de 2.8m et la pente de 10° sont fixes.
Cette structure d'ombrière, étudiée suivant les Eurocodes, est éligible en France métropolitaine dans les zones de neige jusqu'à C2 à 300m d'altitude, et en zone de vent 3 en catégorie de terrain IIIa.
Pour des charges plus élevées, la structure ne couvrira que 2 places de stationnement de largeur 2.4m à 2.8m et sera alors éligible par exemple en zone cyclonique.
Les composants de la structure sont prégalvanisés ZM310 ou galvanisés à chaud suivant leur nature.
La structure est fournie avec les plans d'assemblage et la descente de charge liée au site de construction.
Les fondations, système d'intégration, modules PV ainsi que le montage sont exclus de l'offre.
Galvanisé
Structure standard
ensemble pré étudié
prêt à monter
dimensions variables
délais de fourniture réduits
Livré juste à temps sur chantier
Conforme aux Eurocodes »
Fiche technique FLEXPARK V
Sadef-Leaflet-FlexPark2.0-FR-2023-v7 LR.pdf
