La porte articulée pour toit-terrasse | Skyway
Télécharger la photothèque
Caractéristiques principales
- Version électrique ou manuel
- Châssis en aluminium avec rupture de pont thermique
- Double vitrage thermique
- Étanchéité accrue
- Moteurs dépliés

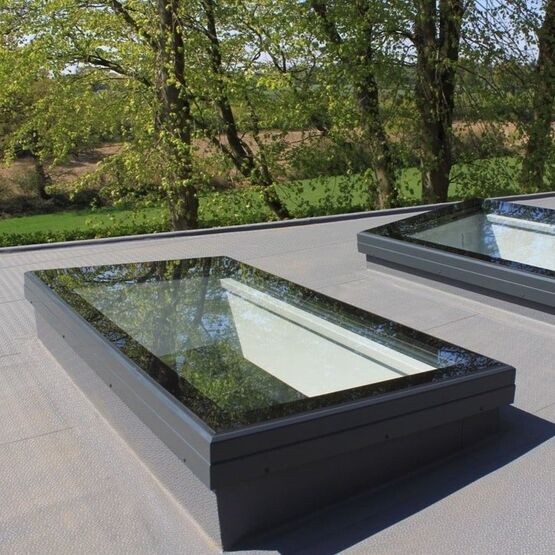

Proposée par Cast PMR, la Skyway est une porte articulée, disponible avec un système d'ouverture manuelle ou électrique, permettant l'accès au toit-terrasse.
Elle combine un châssis en aluminium avec rupture de pont thermique et un double vitrage trempé à l’extérieur et feuilleté à l’intérieur pour une qualité d'isolation assurée.
Cette solution d'accès au toit-terrasse est fabriquée sur mesure et dans la limite des dimensions maximales de passage suivantes :
- Système d’ouverture motorisée : 800 x 3 700, 900 x 3 140, 1 100 x 2 630 et 1 390 x 1 390 mm (l x L) ;
- Système d’ouverture manuelle : 900 x 900 mm (l x L).

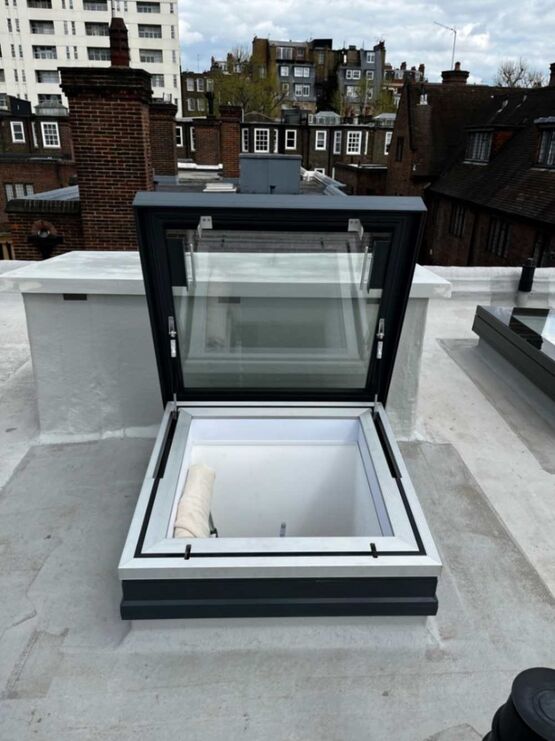

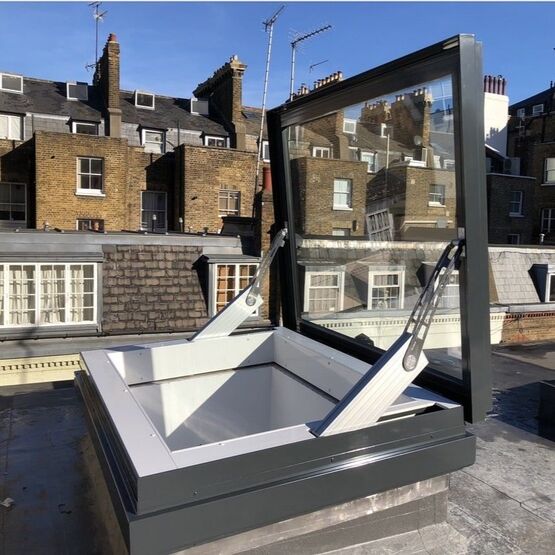

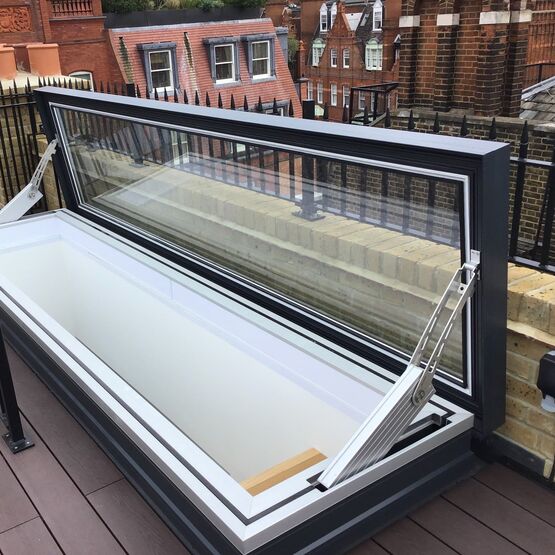

Le système d’ouverture électrique intègre un couple de moteurs à compas et le système d'ouverture manuelle, et est complété par une poignée de verrouillage avec clé et deux poignées simples en aluminium, soutenues par deux vérins à gaz auto-porteurs.
L'ouvrant et le dormant de cet équipement sont en aluminium avec une rupture de pont thermique en polyamide dans le profilé de l’ouvrant.
Sa pente d’installation varie de 3° à 10° avec les paumelles au point haut.
Cet élément d'accès au toit-terrasse est fourni totalement assemblé, prêt à la pose coiffante sur un acrotère avec relevé d’étanchéité.
« Elle combine un châssis en aluminium avec rupture de pont thermique et un double vitrage trempé à l’extérieur et feuilleté à l’intérieur pour une qualité d'isolation assurée.
Cette solution d'accès au toit-terrasse est fabriquée sur mesure et dans la limite des dimensions maximales de passage suivantes :
- Système d’ouverture motorisée : 800 x 3 700, 900 x 3 140, 1 100 x 2 630 et 1 390 x 1 390 mm (l x L) ;
- Système d’ouverture manuelle : 900 x 900 mm (l x L).
Le système d’ouverture électrique intègre un couple de moteurs à compas et le système d'ouverture manuelle, et est complété par une poignée de verrouillage avec clé et deux poignées simples en aluminium, soutenues par deux vérins à gaz auto-porteurs.
L'ouvrant et le dormant de cet équipement sont en aluminium avec une rupture de pont thermique en polyamide dans le profilé de l’ouvrant.
Sa pente d’installation varie de 3° à 10° avec les paumelles au point haut.
Cet élément d'accès au toit-terrasse est fourni totalement assemblé, prêt à la pose coiffante sur un acrotère avec relevé d’étanchéité.

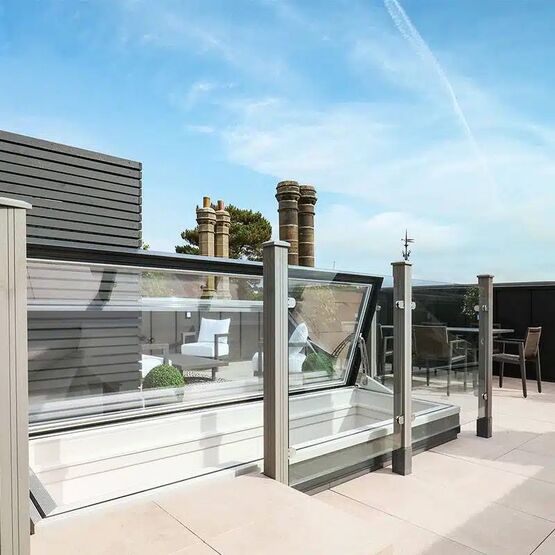

- Possibilité d'aménagement avec garde-corps
- Technologie robuste
Fiche technique Skyway
| Couleur et finition | |
|---|---|
| Couleur : | Extérieur : RAL 9005 noir mat, RAL 7016 gris anthracite mat et RAL 9010 blanc mat Intérieur : RAL 9010 blanc mat |
| Divers | |
| Garantie : | 1 ans - système d’ouverture électrique ; 10 ans - châssis aluminium, peinture et vitrage |
| Options : | bordure noire ou sablée, vitrage à contrôle solaire ou opaque |
| Matériaux | |
| Matériaux : | aluminium - (châssis, ouvrant et dormant) |
| Mise en œuvre | |
| Mise en oeuvre : | coiffante |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de vitrage : | double vitrage ; feuilleté - (à l’intérieur) ; trempé - (à l’extérieur) |
| Caractéristiques techniques : | Mastic colle polyuréthane sur la face supérieure du châssis entre le vitrage extérieur et le profilé
aluminium de l’ouvrant Bande d’étanchéité en mousse polyuréthane entre le vitrage intérieur et le profilé de l’ouvrant Joint cylindrique en caoutchouc entre le double vitrage et le profilé de l’ouvrant Motorisée, sur mesure et s'ouvre à 85° |
FT-CAST PMR-La porte articulée pour toit-terrasse Skyway-Batiproduits.pdf
Guide de pose Skyway.pdf
