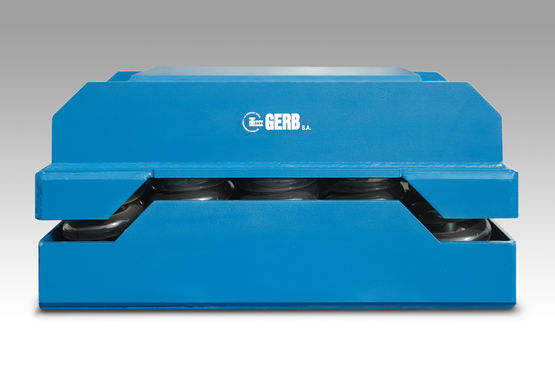

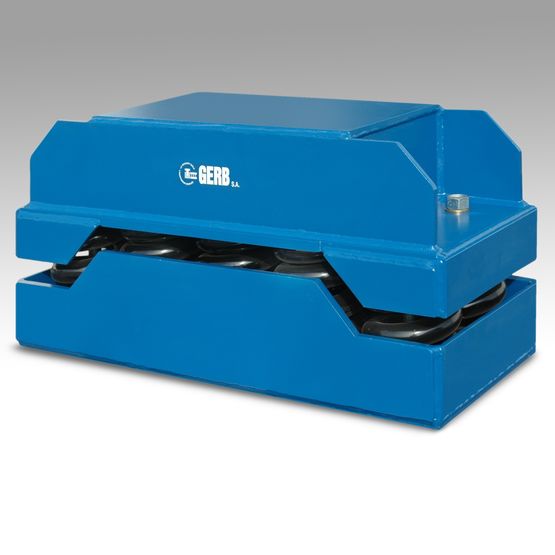

Isolation vibratoire et acoustique de bâtiments sur boîtes à ressorts
Télécharger la photothèque
Caractéristiques principales
- Isolation vibratoire et acoustique de bâtiments
- Installation de boîtes à ressorts entre l’infrastructure et la super structure
- Désolidarisation globale des structures concernées
- Eléments élastiques GERB
- Dispositif de précontrainte pour réglages éventuels en fin de GO
Lorsque les nuisances vibratoires et acoustiques générées par le trafic ferroviaire, routier ou le voisinage industriel sont jugées inacceptables pour les futurs occupants d'un bâtiment, il est possible, dès la conception, de désolidariser globalement les structures concernées. Ce principe permet d’étendre la possibilité de bâtir dans des zones où le bruit est prépondérant.

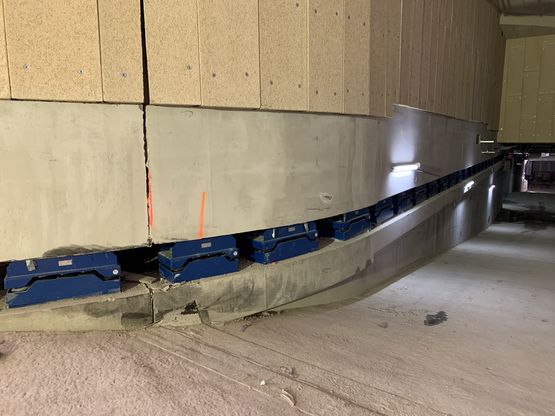

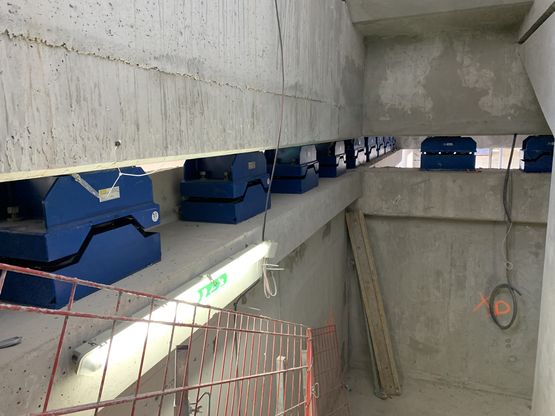

L'isolation des bâtiments repose sur l’installation de boîtes à ressorts entre l’infrastructure et la super structure de l’ouvrage. Les éléments élastiques GERB sont dimensionnés en fonction des descentes de charges et de la fréquence propre verticale de désolidarisation spécifiée par les bureaux d’études acoustiques.
Le dispositif de précontrainte permet de rattraper les écarts entre descentes de charges théoriques et réels en fin de GO. Il donne aussi la possibilité de remplacer les boîtes ulérieurement en toute sécurité.
L'isolation des bâtiments repose sur l’installation de boîtes à ressorts entre l’infrastructure et la super structure de l’ouvrage. Les éléments élastiques GERB sont dimensionnés en fonction des descentes de charges et de la fréquence propre verticale de désolidarisation spécifiée par les bureaux d’études acoustiques.
Le dispositif de précontrainte permet de rattraper les écarts entre descentes de charges théoriques et réels en fin de GO. Il donne aussi la possibilité de remplacer les boîtes ulérieurement en toute sécurité.
Fiche technique
| Couleur et finition | |
|---|---|
| Couleur : | bleu - Standard ; autres couleurs sur demande |
| Dimensions | |
| Profondeur : | entre 440 mm et 985 mm |
| Longueur : | entre 200 mm et 700 mm |
| Hauteur : | entre 41.7 cm et 80.3 cm - de 41,7/ 40,6 cm (livré/en service) à 76,3 / 80,3 cm |
| Mise en œuvre | |

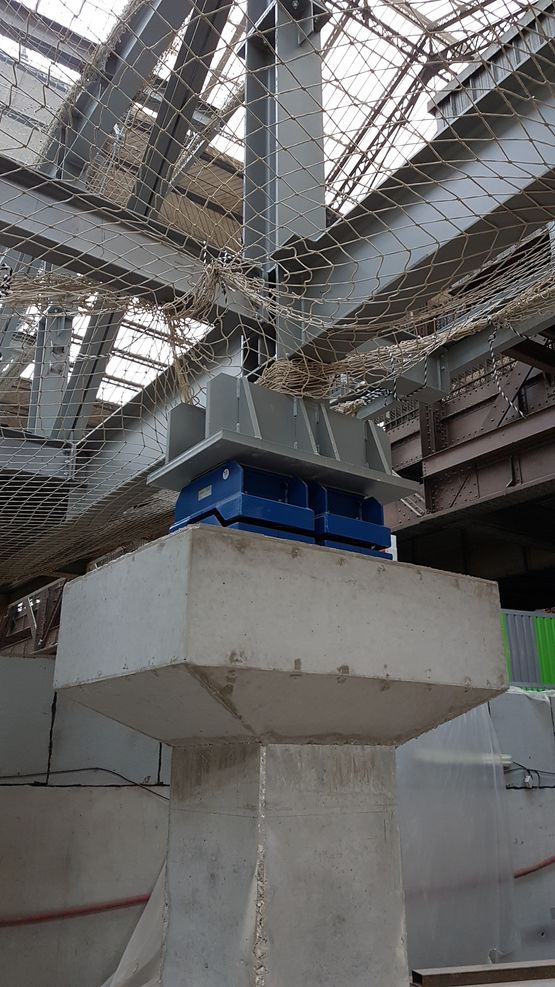

| Mise en oeuvre : | Pose sur radiers, poteaux, poutres, charpente métallique, etc. |
| Poids / Volume / Masse | |
| Charge : | entre 9 t et 400 t - par boite |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Dimensions : Profondeur : (L x P) : de 200mm x 440mm à 700mm x 985mm Hauteur : de 41,7/ 40,6 cm (livré/en service) à 76,3 / 80,3 cm Type de boîtes : boîte à ressorts précontrainte ou non précontrainte Caractéristiques techniques : Fréquence d’isolation verticale : de 2,3Hz à 5Hz |
