Goujons pour le transfert d'efforts et de cisaillement à travers des joints de dilatation | Stacon type LD / F-LD
Etudié par la rédaction
Recevoir de la Documentation
Demander un devis
contacter le fabricant
où acheter ce produit ?
Goujons
Date de commercialisation : 01/03/2024
Caractéristiques principales
- Goujons pour les joints de dilatation
- Idéals pour réaliser des constructions complexes
- Résistance élevée aux incendies
- Production sur-mesure
- Dimensionnement facilité avec Schöck Scalix

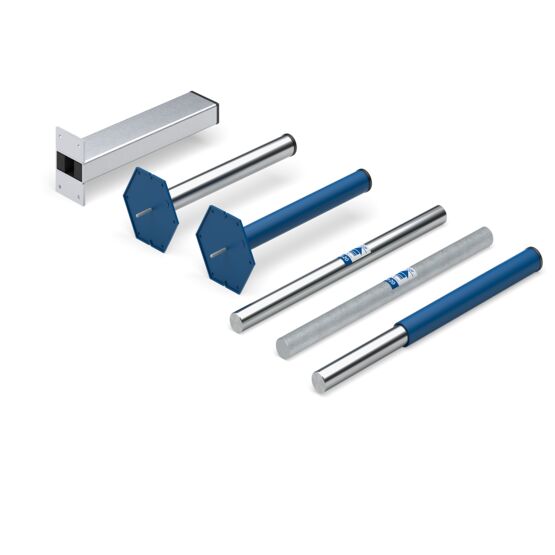

Fabriqués sur mesure en 6 diamètre de 16 à 40 mm, cette gamme de goujons Stacon type LD / F-LD
permet le transfert d'efforts et de cisaillement à travers des joints de dilatation.
En prévention de la fissuration du béton, ils optimisent la liaison dalle-dalle, dalle voile, dalle poutre, etc. sans ouvrage supplémentaire.

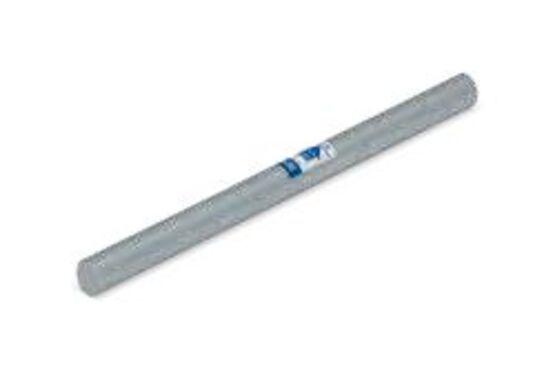

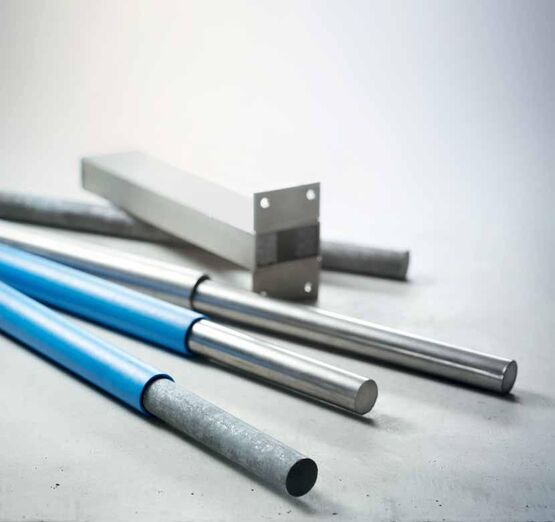

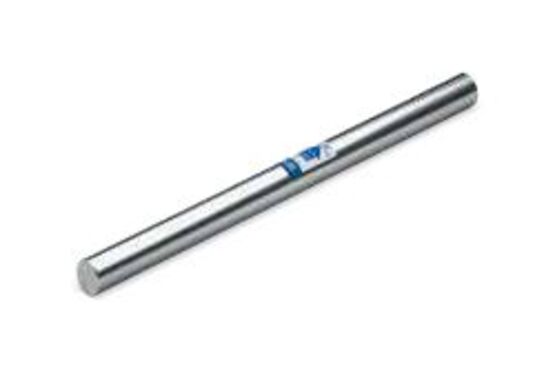

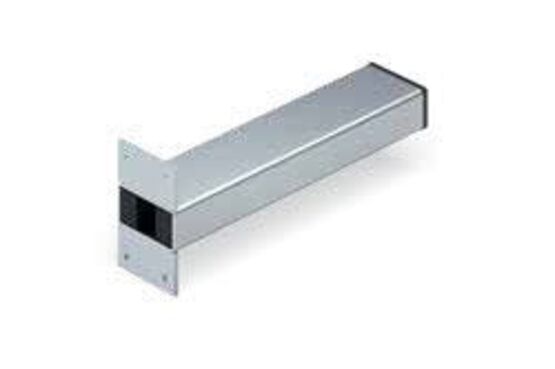

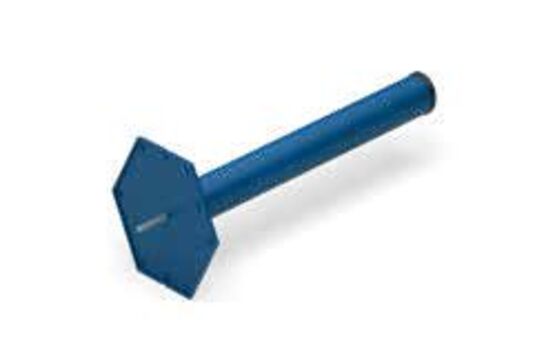

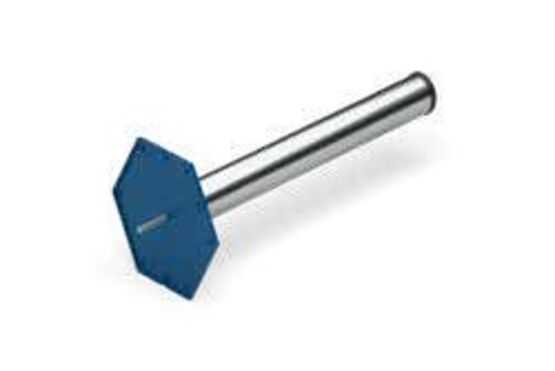

Barres cylindriques en version acier partiellement recouvert d'un enduit synthétique pour déplacement axial par non-adhérence dans le béton (ESD-B) ou en version acier galvanisé ou inoxydable (ED) coulissant dans une douille pour déplacement axial (ESD-K et S) ou dans une boîte pour déplacement axial et latéral (ESD-SQ).
Une manchette de protection incendie est disponible en option.
La modélisation se fait sur logiciel spécifique (Scalix) qui est compatible avec tous les navigateurs web, le logiciel facilite tout en optimisant automatiquement les solutions structurelles selon les configurations.
« permet le transfert d'efforts et de cisaillement à travers des joints de dilatation.
En prévention de la fissuration du béton, ils optimisent la liaison dalle-dalle, dalle voile, dalle poutre, etc. sans ouvrage supplémentaire.
Barres cylindriques en version acier partiellement recouvert d'un enduit synthétique pour déplacement axial par non-adhérence dans le béton (ESD-B) ou en version acier galvanisé ou inoxydable (ED) coulissant dans une douille pour déplacement axial (ESD-K et S) ou dans une boîte pour déplacement axial et latéral (ESD-SQ).
Une manchette de protection incendie est disponible en option.
La modélisation se fait sur logiciel spécifique (Scalix) qui est compatible avec tous les navigateurs web, le logiciel facilite tout en optimisant automatiquement les solutions structurelles selon les configurations.
- Faciles à mettre en œuvre
- Haute résistance mécanique
- Simples, sûrs et économiques
Fiche technique Stacon type LD / F-LD
| Certifications | |
|---|---|
| Certifications : | certification FSC ; Evaluation technique européenne (ETA-16/0545) |
| Classements | |
| Etanchéïté au feu : | REI 120 |
| Dimensions | |
| Diamètre : | entre 16 mm et 40 mm |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - 3-10/645 délivré par le Cstb. |
| Marques | |
| Marques : | marquage CE |
| Matériaux | |
| Matériaux : | acier - galvanisé ; acier inoxydable |
| Mise en œuvre | |
| Mise en oeuvre : | fixation douille et boîte par plaques à clouer, utilisation d'une manchette de protection incendie possible. |
