Exutoire de fumées pour voûte filante | ECOBAC DV 110
Télécharger la photothèque
Date de commercialisation : 01/01/2015
Caractéristiques principales
- Exutoire de fumées double vantail à isolation renforcée
- Intégré dans les voûtes filantes du fabricant (ECOFIL et ECOFIL ISO +)
- Assure le désenfumage naturel du bâtiment
- Doté d'un système de commande pneumatique
- Mécanisme à verrouillage haute résistance

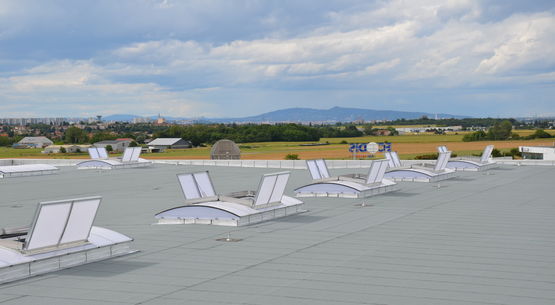

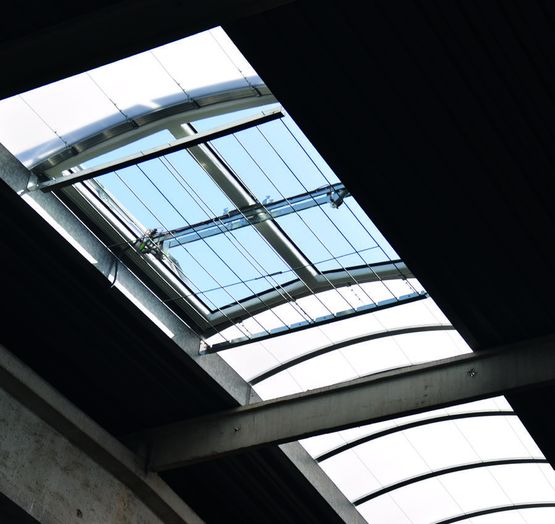

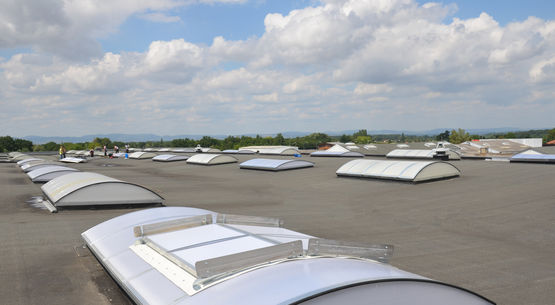

Intégré dans les voûtes filantes du fabricant (ECOFIL et ECOFIL ISO +), ECOBAC DV 110 est un exutoire de fumées (DENFC) à isolation renforcée assurant le désenfumage naturel du bâtiment. Il peut être installé dans différents types de bâtiment afin d’assurer une aération et une lumière naturelles.

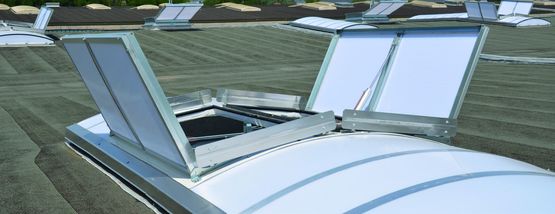

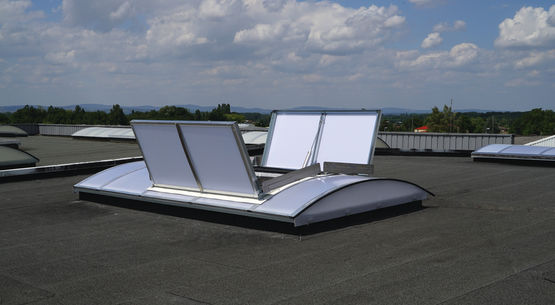

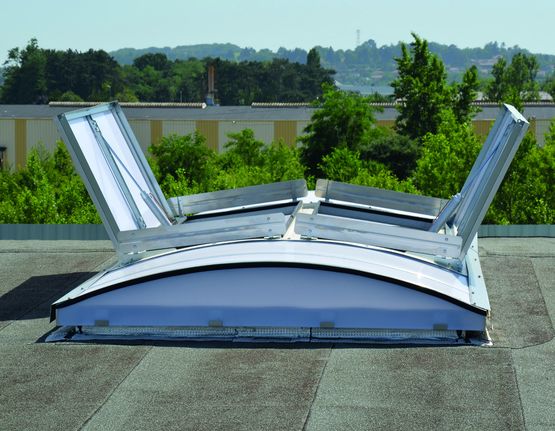

Marqué CE selon la norme NF EN 12101-2, cet exutoire de désenfumage est équipé d’une embase en polyester isolée, deux cadres ouvrants à 110° avec mécanisme à verrouillage haute résistance intégré dans la hauteur, un capot en polycarbonate alvéolaire opalescent classement feu B s1, d0 (M1) et un thermofusible taré à 93°. Offrant une surface utile d’évacuation des fumées optimisée, il s’adapte parfaitement sur des cordes allant jusqu’à 5.5 m.
Grâce à des joints EPDM sur le cadre dormant, l’ECOBAC DV 110 garantit une étanchéité optimale et une protection contre la corrosion. Il assure aussi un écoulement naturel des eaux de pluie.
L’exutoire de désenfumage ECOBAC DV 110 assure une aération pneumatique en version standard, sans surcoût et une aération électrique, en simple ou double vantail.
« Marqué CE selon la norme NF EN 12101-2, cet exutoire de désenfumage est équipé d’une embase en polyester isolée, deux cadres ouvrants à 110° avec mécanisme à verrouillage haute résistance intégré dans la hauteur, un capot en polycarbonate alvéolaire opalescent classement feu B s1, d0 (M1) et un thermofusible taré à 93°. Offrant une surface utile d’évacuation des fumées optimisée, il s’adapte parfaitement sur des cordes allant jusqu’à 5.5 m.
Grâce à des joints EPDM sur le cadre dormant, l’ECOBAC DV 110 garantit une étanchéité optimale et une protection contre la corrosion. Il assure aussi un écoulement naturel des eaux de pluie.
L’exutoire de désenfumage ECOBAC DV 110 assure une aération pneumatique en version standard, sans surcoût et une aération électrique, en simple ou double vantail.
- Esthétique et performant
- Meilleure isolation
- Facile à installer
- Haute résistance au vent
Fiche technique ECOBAC DV 110
| Classements | |
|---|---|
| Classement de réaction au feu : | B-s1, d0 ; M1 |
| Conditions d'utilisations | |
| Pression : | 7 bars |
| Dimensions | |
| Angle : | 110 ° - ouverture |
| Longueur : | 190 cm |
| Largeur : | 170 cm |
| Divers | |
| Options : | barreaudage 1200Joules, contacteurs de fin de course, déflecteurs haute performance aéraulique (HPA), aération pneumatique ou électrique |
| Marques | |
| Marques : | marquage CE - selon la norme NF EN 12101-2 |
| Matériaux | |
| Matériaux : | polyester ; composite ; polycarbonate |
| Mise en œuvre | |
| Type de conditionnement : | par colis unitaire |
| Mise en oeuvre : | pose mécanique ; pose vissée |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de commande : | manuel |
| Type de toiture : | ondulée ; plane |
| Caractéristiques techniques : | surface utile d'évacuation : 1,65 à 2,09 m2 |
| Pourcentage de la pente de la toiture : | à partir de 5 % |
