Connexions à ressort pour câblage évolutif | ST Combi
Etudié par la rédaction
Caractéristiques principales

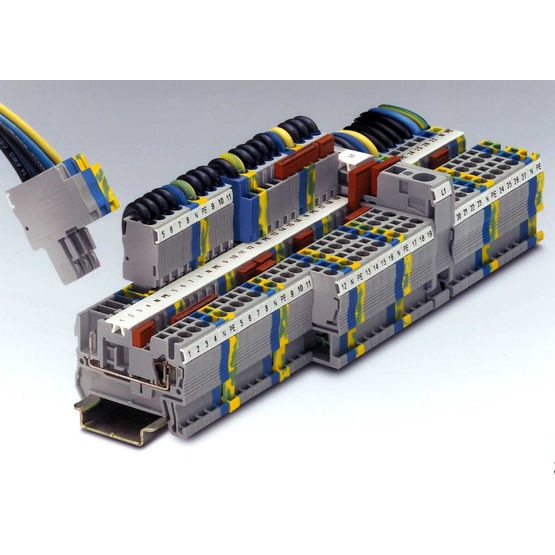

Système modulaire à ressort constitué de blocs de jonction débrochables à un ou deux étages. Contacts libres pour montage de fiches modulaires ou préassemblées. Connexion de un à quatre conducteurs jusqu'à 2,5 mm² directement sur le bloc ou par l'intermédiaire des fiches. Trois versions pour raccordement de la phase, du neutre ou de la masse. Système évolutif pour câblage dans tous types d'applications jusqu'à 500 V/24 A.
Fiche technique ST Combi
| Couleur et finition | |
|---|---|
| Couleur : | ; gris ; vert ; jaune ; bleu ; gris (phase), bleu (neutre) et mixte jaune-vert (terre) |
| Dimensions | |
| Longueur : | (L x l x h) : 4,85 x 0,52 x 3,65 cm (2 conducteurs sur 1 étage) ; 5,1 x 0,52 x 3,65 (4 conducteurs sur 1 étage) et 7,15 x 0,52 x 4,75 cm (4 conducteurs sur 2 étages). |
| Divers | |
| Accessoires : | dispositif antitraction ou pour câbles blindés, verrouillage bloc/fiche, flasques, séparateur, ponts de liaison 2ou10 pôles, détrompage, repères et adaptateur de test. |
| Mise en œuvre | |
| Mise en oeuvre : | encliquetage des modules sur rail symétrique. |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Tension maximale : 500 V.Intensité maximale : 24 A. |
