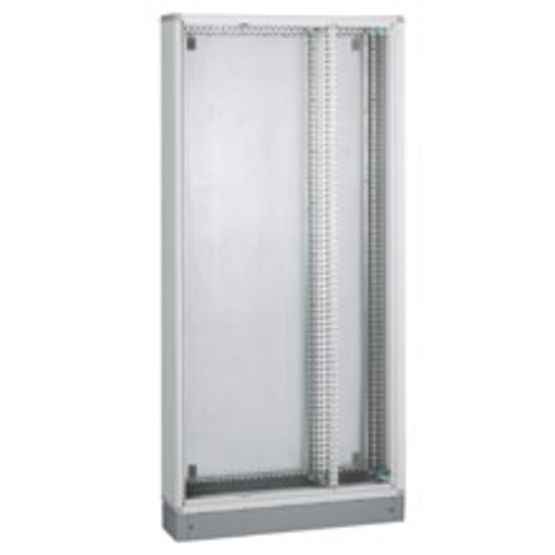

Coffrets et armoires de distribution équipables | XL3 400/ 800
Etudié par la rédaction
Caractéristiques principales
Coffrets et armoires équipables avec rail, plastron, platines et associables à des gaines à câbles. Proposés en deux gammes pouvant recevoir des appareils jusqu'à 400 A (XL3 400) ou 800 A (XL3 800). Gamme XL3 400 déclinée en 13 coffrets et armoires métal ou isolant IP 43 jusqu'à 400 A et 4 coffrets métal monobloc IP 55 jusqu'à 250 A. Gamme XL3 800 déclinée en 8 coffrets et armoires équipables jusqu'à 800 A et 8 coffrets et armoires IP 55 jusqu'à 630 A. Capacité de 24 modules par rangée (XL3 400) et de 24 ou 36 modules par rangée (XL3 800). Répartition standard (peignes, répartiteurs, support jeu de barres, lexiclic) et/ou répartition optimisée (fond actif XL-Part 400 pour XL3 400, châssis colonne XL-Part 800 pour XL3 800).
Fiche technique XL3 400/ 800
| Dimensions | |
|---|---|
| Profondeur : | entre 12 cm et 30 cm |
| Hauteur : | entre 50 cm et 100 cm |
| Largeur : | (l x h x p) : 57,5 x 60 à 150 x 17,5 cm (XL3 400 IP 43) ; 65,5 x 51,5 à 111,5 x 21,5 cm (XL3 400 IP 55) ; 66/ 91 x 105/ 125/ 155/ 195 x 23 cm (XL3 800 IP 43 équipables) ; 70/ 95 x 110/ 130/ 160/ 200 x 22,5 cm (XL3 800 IP 55 équipables) ; 66 x 155/ 195 x 23 cm (XL3 800 IP 43 composables). |
| Divers | |
| Accessoires : | plaque d¿entrée de câbles, support de fixation de câbles. |
| Compléments de gamme : | portes galbées ou plates, pleines ou vitrées. |
| Performances électriques et autres | |
| Indice de protection IK : | IK 08 |
| Indice de protection IP : | IP 43 ou IP 55. |
| Autres caractéristiques techniques du produit | |
|---|---|
| Type de coffret : | coffret ou armoire équipable |
| Équipements : | habillage |
