Caractéristiques principales

Décliné en 6 tailles
Résistance au feu jusqu’à 120’
Etanchéité classe C
2 mécanismes de commande
S’installe en intérieur uniquement
Adapté à différents supports

Le clapet coupe-feu circulaire est un Dispositif Actionné de Sécurité (DAS) utilisé pour restituer le degré coupe-feu d’une paroi ou d’un plancher traversé par un conduit de ventilation en cas d’incendie.

Décliné en 6 tailles allant de 100 mm de diamètre à 315 mm sans l'ajout de réductions, le CR120 offre une résistance au feu jusqu’à 120’ et étanchéité classe C suivant EN 1751.

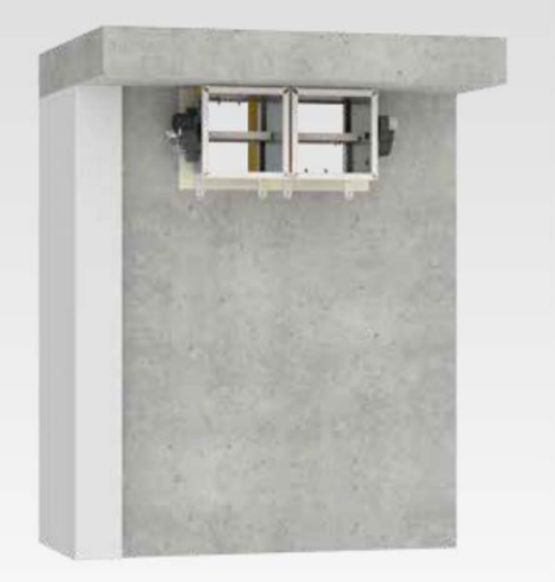

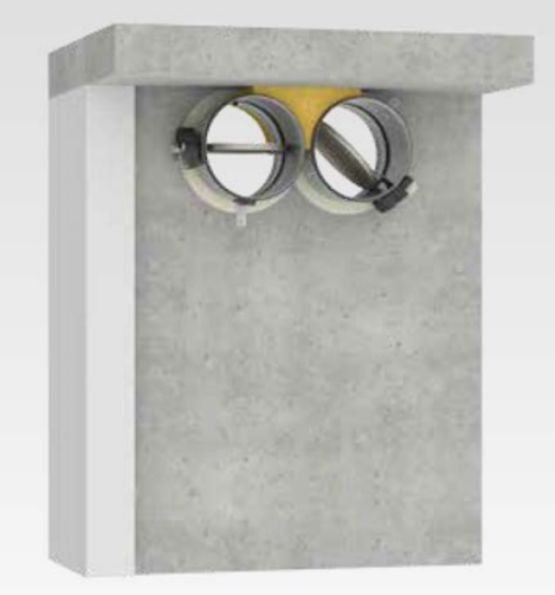

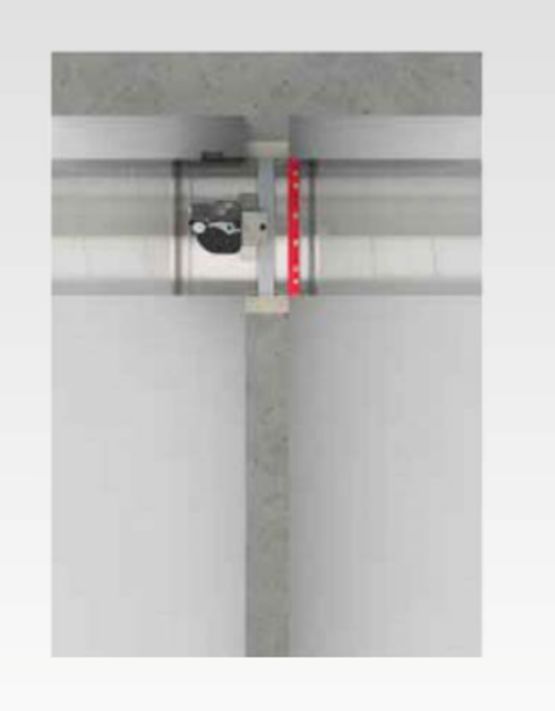

Le DAS s’installe en intérieur uniquement, sur des supports comme le béton armé, le béton cellulaire, l’ossature métallique, les plaques de plâtre Type A ou les carreaux de plâtre.

Fonctionnant sous une température maximale de 50°C, le clapet coupe-feu est composé d’un tunnel en acier galvanisé, de joints d’étanchéité des raccordements, de joint intumescent, ou encore de plaque de positionnement.

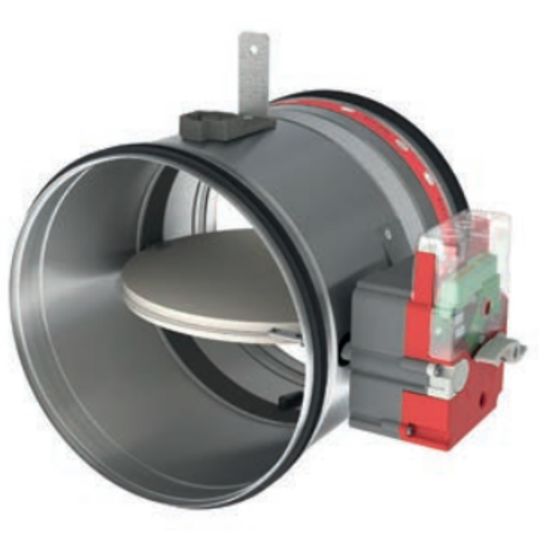

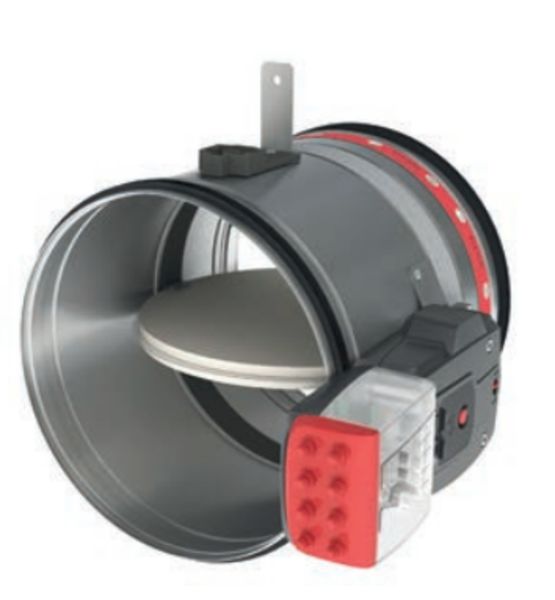

Cet accessoire d’isolement au feu possède des mécanismes de commande : MFUS pour un mécanisme auto commandé, ou UNIQ pour un mécanisme télécommandé avec option motorisé.

Fiche technique CR120

Autres classements, Certificats, Labels, Marques
Autres :	Classification suivant EN 15650:2010 • Certificat N° BC1-606-04-64-15650.02-2517 • Classification de résistance au feu suivant EN 13501-3:2005 • Tests au feu suivant EN 1366-2 à une pression continuelle de 500 Pa Marquage NF • Classification suivant NF S 61-937-1 et NF S 61-937-5 • Certificat N° 05/20 • Certificat N° BC1-606-04-64-15650.02-2517 • Classification de résistance au feu suivant EN 13501-3:2005 • Tests au feu suivant EN 1366-2 à une pression continuelle de 500 Pa Marquage NF • Classification suivant NF S 61-937-1 et NF S 61-937-5 • Certificat N° 05/20
Conditions d'utilisations
Température :	jusqu'à 50 °C
Divers
Accessoires :	• Kit de 4 plaques de plâtre pré-découpées EPP-1 pour montage sur plaque de plâtre • Boitier testeur MECT
Options :	• MFUS : - Boitier MFUS - Canne thermique avec fusible 72°C FUS72 MFUS - Contact de position, début et fin de course unipolaire FDCU MFUS • UNIQ : - Canne thermique avec fusible 72°C FUS72 UNIQ - Déclencheur à émission/rupture bi-tension 24/48V avec contact de position, début et fin de course unipolaire avec boitier UNIQ VD/VM FDCU - Déclencheur à émission/rupture bi-tension 24/48V avec contact de position, début et fin de course bipolaire avec boitier UNIQ VD/VM FDCB - Moteur de réarmement ME UNIQ
Marques
Marques :	marquage CE
Matériaux
Matériaux :	acier - Tunnel
Mise en œuvre
Espace d'application :	à l’intérieur

Autres caractéristiques techniques du produit
Type de commande :	automatique ; télécommandée
Support d'application :	béton - armé ; béton cellulaire ; métal - ossature métallique ; plaque de plâtre - / carreaux de plâtre
