Armatures acier
Caractéristiques principales
- Livrée prête à poser
- Solution fiable et efficace pour armer des dalles en béton
- Comportement au feu Classe A1
- Résistance accrue à la fatigue
- Résistance optimale au poinçonnement
Efficace et facile à mettre en place, l'armature anti-poinçonnement Bole® composée de goujons à double tête soudées sur un acier de positionnement garantit un espacement régulier entre deux goujons successifs.
Elle est proposée en plusieurs variantes adaptées aux différents types de mise en œuvre.

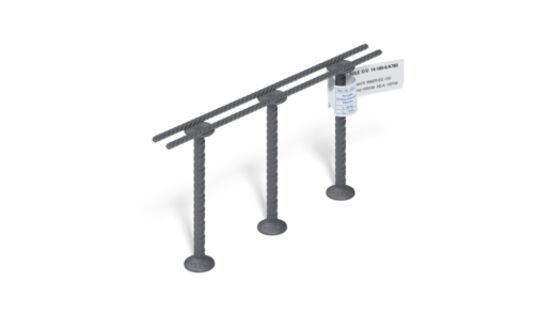

La Bole® type U est conçue pour être installé avant le ferraillage de la dalle en béton tout en permettant de diffuser les contraintes de cisaillement à l'endroit de la liaison entre les poteaux et la dalle de plancher.
Cette solution est particulièrement adaptée aux planchers coulés sur site, mais peut également être utilisée en préfabrication.

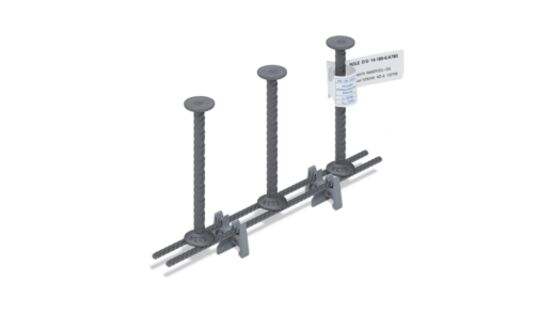

La Bole® type O, quant à elle, est installée après le ferraillage du plancher, avec une mise en place par le dessus.
Ce modèle absorbe les forces de poinçonnement au niveau des colonnes et il convient aux dalles à forte densité d’armature.

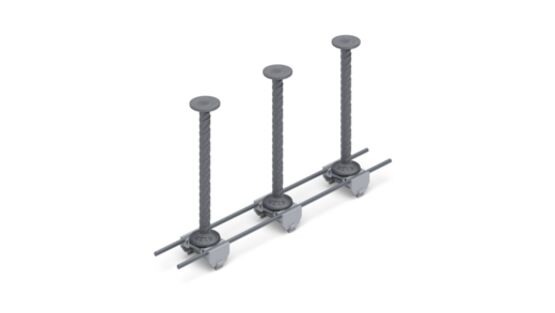

La Bole® type F est destinée à l’intégration dans les prédalles en béton armé.
Ce système diffuse les contraintes de cisaillement au niveau de la liaison entre les poteaux et la dalle de plancher, tout en évitant l'ajout d'armatures supplémentaires.
Les écarteurs d’enrobage ajustables assurent une adaptabilité optimale, ce qui permet de standardiser l’utilisation de cette solution anti-poinçonnement dans diverses configurations de chantier.
Les trois types de Bole® sont livrés prêts à poser.
« Elle est proposée en plusieurs variantes adaptées aux différents types de mise en œuvre.
La Bole® type U est conçue pour être installé avant le ferraillage de la dalle en béton tout en permettant de diffuser les contraintes de cisaillement à l'endroit de la liaison entre les poteaux et la dalle de plancher.
Cette solution est particulièrement adaptée aux planchers coulés sur site, mais peut également être utilisée en préfabrication.
La Bole® type O, quant à elle, est installée après le ferraillage du plancher, avec une mise en place par le dessus.
Ce modèle absorbe les forces de poinçonnement au niveau des colonnes et il convient aux dalles à forte densité d’armature.
La Bole® type F est destinée à l’intégration dans les prédalles en béton armé.
Ce système diffuse les contraintes de cisaillement au niveau de la liaison entre les poteaux et la dalle de plancher, tout en évitant l'ajout d'armatures supplémentaires.
Les écarteurs d’enrobage ajustables assurent une adaptabilité optimale, ce qui permet de standardiser l’utilisation de cette solution anti-poinçonnement dans diverses configurations de chantier.
Les trois types de Bole® sont livrés prêts à poser.
- Rapide et facile à mettre en œuvre
- Robuste et sécurisée
- Gain de temps considérable sur les chantiers
Fiche technique Bole®
| Evaluation technique | |
|---|---|
| Evaluation technique : | agrément Technique Européen (ATE) |
| Marques | |
| Marques : | marquage CE |
| Autres caractéristiques techniques du produit | |
|---|---|
| Usage : | industriel |
| Caractéristiques techniques : | constitué de goujons double têtes, soudées sur un acier de positionnement résistance à la fatigue pour N = 2 •106 cycles de chargements σRs,k,n = 70 MPa (n = 2 • 10) coefficient d’augmentation de la résistance au poinçonnement kpu,sl = 1,96 et kpu,fo = 1,50 |
