Analyseur de puissance triphasé 3U/3I | CA 8333

• Tension TRMS AC+DC jusqu’à 1000 V
• Courant TRMS AC+DC : de 5 mA à 10 kA selon capteurs
• Fréquence
• Puissances : W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Energies : Wh, varh, VAh, VADh, BTU, TEP, toe, Joule,
• Harmoniques du rang 0 à 50, phase
• Transitoires : jusqu’à 50
• Inrush sur 4 périodes
• Enregistrement d’une sélection de paramètres sur un échantillonnage maximum de quelques jours à plusieurs semaines
• Alarmes : 4 000 de 10 types différents
• Détection Peak
• Représentation vectorielle
• Disponible dans plus de 27 langues
• IP53 / IK08
• Communication USB
• IEC 61000-4-30
• Dimensions / Masse : 240 x 180 x 55 mm / 1,9 kg

Tous les paramètres en simultanée

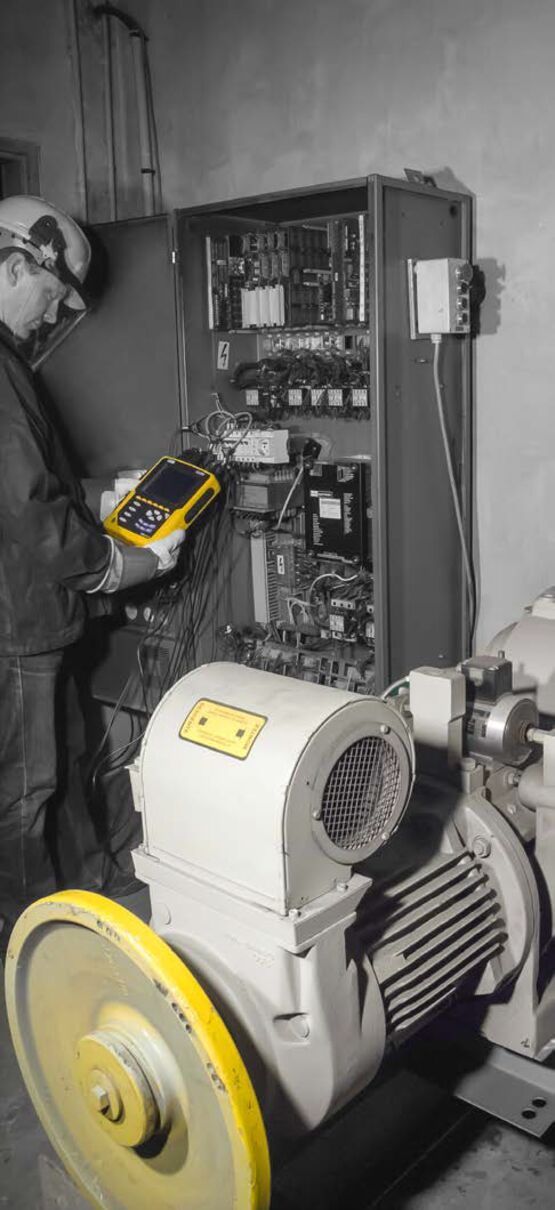

Destiné aux services de contrôle et de maintenance des bâtiments industriels ou administratifs, le Qualistar+ CA 8333 permet d’obtenir une image instantanée des principales caractéristiques de la qualité du réseau électrique. Ses fonctionnalités font de cet analyseur l’instrument idéal pour réaliser la maintenance, quelle soit préventive ou corrective. Il permet aussi de réaliser le bilan énergétique complet d’une installation.

Pour le dimensionnement d’une installation électrique ou pour diagnostiquer les défauts de commutation, le CA 8333 dispose du mode transitoire, lequel permet d’obtenir le courant de démarrage sur une durée de 4 périodes.
Maniable et très compact, cet appareil propose également de nombreuses valeurs calculées et plusieurs fonctions de traitement. Le CA 8333 dispose de 3 mesures de Tension et 3 mesures de courant. Le CA 8333 capture et enregistre simultanément tous les paramètres, transitoires, alarmes et forme d’onde.

Lors de leur connexion, les capteurs de courant sont automatiquement reconnus par le CA 8333. Il offre la possibilité de mixer différents capteurs de courant, et la configuration des ratios permet d’obtenir une lecture directe des mesures.

Son ergonomie est adaptée au terrain :
Les multiples fonctionnalités du Qualistar+ C.A 8333 le rendent polyvalent. Il est adapté aux applications jusqu’à 1 000 V en CAT III, et 600 V en CAT IV.

Logiciels

L’exploitation des mesures réalisées avec les Qualistar s’effectue à partir de deux logiciels : PAT en standard d’une part et Dataview® en option. Ils permettent la configuration, le transfert, le traitement & l’analyse. Dataview® offre en plus la possibilité d’éditer des rapports selon les normes de qualité de tension.

Les accessoires spécifiques

• Le cordon ESSAILEC permet de réaliser des tests sans perturbation ni interruption du circuit d’alimentation sur les compteurs, les relais de protection installés dans les circuits secondaires des transformateurs d’intensité ou de tension.
• Reeling Box Pratique, cet enrouleur aimanté équipé du système MultifFIX permet de régler la longueur des cordons. Démontable, l’utilisateur peut installer des cordons de type banane pour les mesures de tension, ou des MiniFlex® MA193-250 pour les mesures de courant. Il facilite également le rangement des cordons.
• Adaptateur PA31ER Il permet aux Qualistar+ de s’auto-alimenter par la phase de 100 V à 1000 V, AC ou DC. Il se branche directement sur les entrées tension et est : •IP53 •IEC 61010 CAT III 1000 V / CAT IV 60
• Tous les Qualistar+ bénéficie du jeu de pions/bagues permettant un repérage rapide d’une part et également de personnaliser les codes couleur en fonction des pays.
• Grand choix de capteurs de courant pour des mesures de courant de 5 mA à 10 kA
