Charnière invisible réglable en acier haute résistance | Atomika

Recevoir de la Documentation Demander un devis contacter le fabricant

Charnières de porte Télécharger les liens BIM et CAO pour ce produit

Prix public indicatif HT : 16 €

Date de commercialisation : 01/10/2017

Caractéristiques principales

K8000: Cette charnière avec boitier réduit de 21 mm de longueur est réalisée en acier moulé à froid. Intègre un nœud de rotation plus important qui permet d'habiller un panneau de porte jusqu'à 5 mm en façade. Supporte jusqu’à 60 kg/paire. Tenue au feu renforcée, résistance aux variations de température élevée et sécurité anti effraction améliorée.
K8000 ATOMIKA: Charnière 7 pivots d'axes , 2 charnières 60 kg , pour panneau de 38mm mini et 45mm max
K8060 ATOMIKA SLIM: Charnière 7 pivots d'axes , 2 charnières 60 kg pour panneau de 32mm mini
K8080 ATOMIKA KARAKTER: Charnière 7 pivots d'axes , 2 charnières 80 kg, pour panneau de 40mm mini

Nouvelle Gamme ATOMIKA K8000 + ATOMIKA SLIM K8060 + ATOMIKA KARAKTER K8080: Charnière 7 pivots d'axes, 2 charnières 60 kg pour K8000 et ATOMIKA SLIM (panneau 32mm min) ou 80kg ATOMIKA KARAKTER
Gamme compléte ATOMIKA modèle de la nouvelle génération faite en acier, avantage concurrentiel d'avoir un usinage réduit ( 21 mm ) coté dormant pour K8000 pour la rénovation et quand il n'y a pas assez d'espace pour sa fixation, possibilité de percer le boitier sur la porte à l'axe. Certification feu. Nombreuses couleurs possibles

« Charnière invisible de la gamme Koblenz Charnière 7 pivots réglable en 3 dimensions (Hauteur, Largueur, Profondeur) Réglages indépendants les uns des autres Ouverture a 180° Acier a forte résistance et variation de température (test au feu et au brouillard salins) Retenu poids de porte accrue car 2 charnières au lieu de 3 pour une tenue de 60 Kg et 80kg d'ou un coût par porte réduit
Possibilité de centrer la charnière sur le panneau
Test au feu certifications
Certfication Eco Responsable EPD »

Fiche technique Atomika K8000

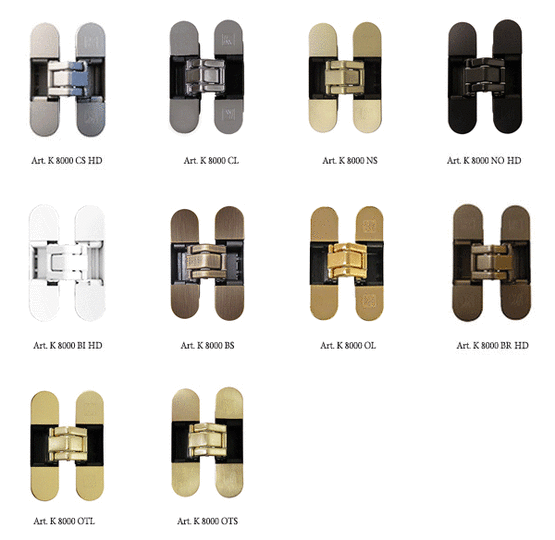

Couleur et finition
Couleur :	argent
Dimensions
Longueur :	21 mm
Épaisseur :	jusqu'à 5 mm - (vantail)
Matériaux
Matériaux :	acier - haute résistance moulé à froid
Mise en œuvre
Mise en oeuvre :	à percer coté dormant
Poids / Volume / Masse
Charge :	60 kg - (vantail)

Autres caractéristiques techniques du produit
Caractéristiques techniques :	Conception réalisée par FEM (Finite Element Method) permettant d'identifier les points critiques et de calculer les états de contrainte/déformation de la structure

Atomika IDM 2016.pdf

KUBICA K 8000 ATOMIKA.pdf

GAMME Atomika flyer 2019.pdf

Famille d'ouvrage

Bureau-Administration

Commerce

Logement collectif

Maison individuelle

Télécharger les Fichiers BIM et CAO pour ce produit

Autres

Atomika CertIfication EPD 2019.pdf Koblenz rapport de conformité K 8000 ITA-UK-2.jpg Koblenz déclaration de conformité et Résultats aux Tests K 8000 ITA-UK-1.jpg Fire test ATOMIKA.pdf
