Date de commercialisation : 31/12/2020

Caractéristiques principales

Equerres de bardage en acier galvanisé Z350
Feuillard 25/10 ème
Longueurs : de 40 à 350 mm
Utilisation en atmosphère extérieure protégée et ventilée, hors
Bande littorale (3 km du front de mer)
Pour ossature bois ou métallique
Nous consulter pour des équerres G.A.F.
Pour tous types de bardage : métallique, bois, stratifié, plastique, fibre-ciment, tuiles, ardoises, etc.

Conformes aux préconisations des cahiers du CSTB 3194-V2 (novembre 2018) et 3316- V3 (juin 2021), Frénéhard propose une gamme de solutions pour le bardage rapporté composée de :

Les équerres standard,
Les équerres série lourde,
Les griffes de maintien,

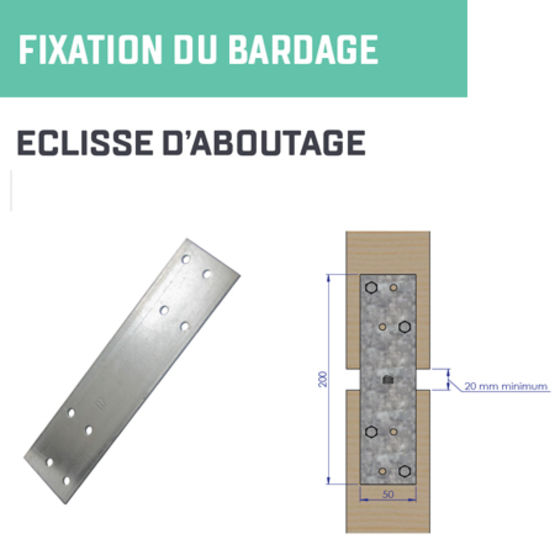

Les éclisses d’aboutage.

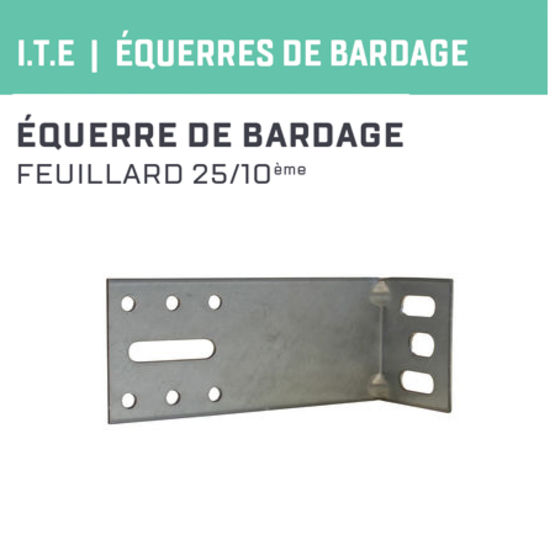

Les équerres de bardage standard sont en acier galvanisé Z350 avec feuillard 25/10ᵉ et s’utilisent en atmosphère extérieure protégée et ventilée, hors bande littorale (à moins de 3 km du front de mer).

La longueur des équerres peut varier de 40 à 350 mm et elles se posent sur une ossature en bois ou métallique, ainsi que sur tous types de bardage : métallique, bois, stratifié, plastique, fibre-ciment, tuiles, ardoises, etc.

En outre, les équerres renforcées dites « série lourde » supportent plus de poids que les équerres « standards ». Elles permettent de diminuer l’effort aux fixations et d’augmenter les épaisseurs d’isolant et le poids du bardage.

Par ailleurs, les griffes de maintien, ont pour rôle de maintenir un isolant souple contre la paroi murale dans le cadre d’un bardage en I.T.E (isolation thermique par l’extérieur).

« Les équerres renforcées supportent plus de poids que les équerres « standards ». Elles permettent de diminuer l’effort aux fixations et d’augmenter les épaisseurs d’isolant et le poids du bardage. Les équerres série lourde ont plusieurs fonctions : - Elles permettent d’augmenter l’entraxe entre équerres de manière significative. - Pour le poseur, c’est un réel gain de temps. Exemple : en considérant un chantier situé en Normandie, en zone de rugosité II (rase campagne) : pour une équerre de 250mm et un bardage de 15 kg/m², une équerre série lourde pourra reprendre l’entraxe maximal autorisé entre équerres (soit 135cm) alors qu’une équerre standard reprendra un entraxe maximum de 102cm. Soit environ 32 d’équerres économisées (+ fixations). Leurs dimensions élargies permettent aux équerres série lourde de réduire les efforts aux fixations. Ainsi, les fixations seront moins sollicitées. Cela permet, notamment, de faciliter l’implantation d’équerres dans des matériaux peu adaptés (creux ou fragilisés). »

Fiche technique

Dimensions

Longueur : entre 40 mm et 350 mm

Matériaux

Matériaux : acier - galvanisé

Autres caractéristiques techniques du produit

Support d'application : tous types de bardage

Plaquette_A4_4p_Equerres de bardage_FR-juillet2021_web.pdf

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Industrie-Stockage

Logement collectif

Maison individuelle

Santé
