Châssis de façade à ouverture seule pour aération et désenfumage | Ecovision O/S
Ecovision O/S
Châssis de façade à ouverture seule pour aération et désenfumage | Ecovision O/S Kingspan Light + Air
Date de commercialisation : 01/02/2017
Caractéristiques principales
- Système complet avec mécanisme de verrouillage pneumatique ou électrique sous capotage
- Esthétisme garanti avec un actionneur de verrouillage très discret
- Gamme dimensionnelle étendue
- Finition aluminium brut, anodisé et teintes RAL
- Clair de vitrage et passage d’air optimisés grâce aux profils esthétiques de la gamme Ecovision

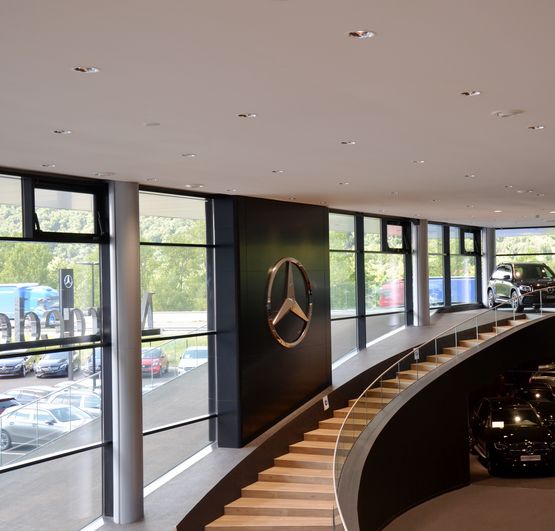

Le châssis de façade à ouverture seule, Ecovision O/S, est destiné à l'amenée d'air frais pour le désenfumage. En neuf ou en rénovation, il est disponible avec relevant ou abattant intérieur/extérieur et trouve sa place dans divers endroits : cages d'escaliers, circulation, bâtiment tertiaire ou habitat collectif.
Très esthétique, l’Ecovision O/S peut s’installer en façade tout en respectant l’architecture du bâtiment. Conforme à la norme NF S 61937-1 et NF S 61937-8 pour les amenées d'air, il peut bénéficier de différents types de remplissage : verre simple ou securit, double vitrage, panneau sandwich aluminium, polycarbonate, etc.
S’adaptant à différents supports, ce système d’aération naturelle est doté de cadres ouvrant et dormant en profilés aluminium standards (i) ou à rupture de pont thermique (Premium - ih), réalisés sur mesure et disposant d'un mécanisme d'ouverture pneumatique ou électrique discret.
L’ouvrant, doté de deux ressorts à gaz pour accompagner l’ouverture ou la fermeture, se ferme manuellement (poignée en option). Un système de verrouillage, avec 1 ou 2 points, est mis en place et fonctionne à énergie intrinsèque avec verrou pneumatique, ou électrique 24 V / 48 V émission ou rupture. Le déclenchement de l’ouverture est basé au niveau du système de verrouillage.
Le mécanisme de verrouillage ainsi que les ressorts à gaz sont parfaitement protégés grâce à un habillage par capotage esthétique, assurant aussi une grande discrétion.
«
Très esthétique
Adapté à tous types de supports
Grande fiabilité
Encombrement réduit
Différentes finitions
»
Très esthétique, l’Ecovision O/S peut s’installer en façade tout en respectant l’architecture du bâtiment. Conforme à la norme NF S 61937-1 et NF S 61937-8 pour les amenées d'air, il peut bénéficier de différents types de remplissage : verre simple ou securit, double vitrage, panneau sandwich aluminium, polycarbonate, etc.
S’adaptant à différents supports, ce système d’aération naturelle est doté de cadres ouvrant et dormant en profilés aluminium standards (i) ou à rupture de pont thermique (Premium - ih), réalisés sur mesure et disposant d'un mécanisme d'ouverture pneumatique ou électrique discret.
L’ouvrant, doté de deux ressorts à gaz pour accompagner l’ouverture ou la fermeture, se ferme manuellement (poignée en option). Un système de verrouillage, avec 1 ou 2 points, est mis en place et fonctionne à énergie intrinsèque avec verrou pneumatique, ou électrique 24 V / 48 V émission ou rupture. Le déclenchement de l’ouverture est basé au niveau du système de verrouillage.
Le mécanisme de verrouillage ainsi que les ressorts à gaz sont parfaitement protégés grâce à un habillage par capotage esthétique, assurant aussi une grande discrétion.
Fiche technique Ecovision O/S
Autres classements, Certificats, Labels, Marques
- Autres : Conformité PV Feu PCA 10 et 16 mm
Conditions électriques et d'éclairage
- Alimentation électrique : 24 ou 48 V (émission ou rupture de courant)
Couleur et finition
- Couleur : toutes teintes (nuancier RAL)
- Finition : anodisée - (aluminium) ; brute ; thermolaquée
Dimensions
- Hauteur : jusqu'à 2000 mm
- Largeur : entre 400 mm et 2400 mm
Divers
- Accessoires : Profil de finition <br> Bavette <br> Couvre joint <br> Bavette rejet d'eau <br> Profil de jonction <br>
Marques
- Marques : marquage CE ; marque NF - Kingspan-LA_Smoke-and-Heat-Extraction-and-Natural-Ventilation_ECOVISION-OS_render_Fr TL : 60% FS : 0,3 Rw Remplissage : 42 (-2;-7) dB Rw Produit : 41 (-1;-4) dB Pour un Ecovision - double vitrage Cool-Lite SKN 165 II 6 mm/Argon 16 mm / Stadip 44.2 Silence - 1200x1200 Attestation de conformité NF S 61937-1 et NF S 61937-8
Matériaux
- Matériaux : aluminium - cadres
Performances thermiques
- Coefficient de transmission thermique (Uw) : 1.3 W/m².K
Autres caractéristiques techniques du produit
- Type de commande : électrique ; pneumatique
