Barrières dynamiques
Gammes EPFM 5000 et RB
Caractéristiques principales

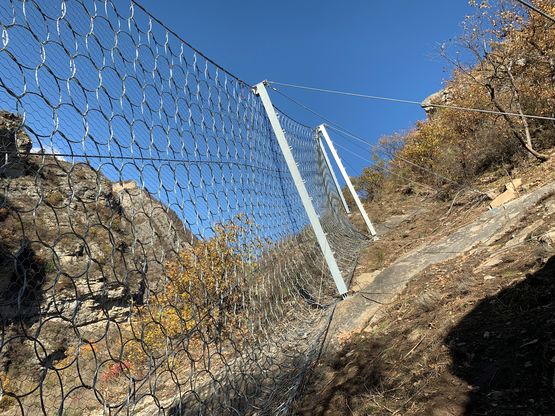

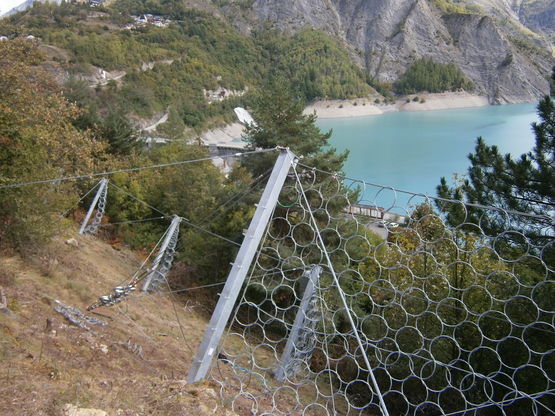

Les écrans pare-blocs dynamiques sont composés de :
- La structure de soutien (poteaux métalliques), ayant pour but de maintenir la structure d’interception ;
- La structure d’interception (nappe de filet ou grillage métallique), dont le rôle est de supporter le choc direct de la masse, en se déformant élastiquement et/ou plastiquement et en transmettant les efforts à la structure de soutien et aux composants de liaison ;
- Des composants de liaison (câbles, freins, etc.), qui transmettent les efforts aux fondations (ancrages).
Les écrans pare-blocs dynamiques de Maccaferri ont une capacité d’absorption d’énergie pouvant aller jusqu’à 8 600kJ.
Les écrans sont conçus pour fléchir progressivement sous les charges, absorbant l’impact, grâce à un élément clé : les « dissipateurs d'énergie » breveté et présent sur toutes les barrières Maccaferri. Le frein se comprime sous l’impact, dissipant l'énergie en se déformant. Toute la gamme des écrans Maccaferri a été developpée et testée selon l’agrément européen EAD 340059-00-0106 “Falling Rock Protection Kits”, ed. Juillet 2018.
« * Aucun ancrage en pied de poteau (EPFM5000 & RB3000) : il ont été conçus et testés sans ancrages en pied de poteau, pour augmenter la rapidité de pose de l’ouvrage.
*Héliportable : la souplesse des poteaux et de la structure d'interception permettent à l’entreprise d’héliporter poteaux et filet
accrochés ensemble
*Déploiement en rideau du filet MacRing® : la structure d’interception est accrochée aux poteaux avant le positionnement sur site, afin que les filets MacRing® puissent s’ouvrir en rideau de façon à réduire le temps de mise en oeuvre de la partie hors sol de l’écran.
* Aucune ouverture latérale entre le poteau et le filet
* Les barrières RB3000 et RB2000 disposent de marches sur les poteaux, pour faciliter l'accès au sommet des poteaux
* Dispositif de freins brevetés particulièrement performant
* Performances élevées en termes : *de hauteur résiduelle et d’élongation sur toute la gamme. »
Les écrans sont conçus pour fléchir progressivement sous les charges, absorbant l’impact, grâce à un élément clé : les « dissipateurs d'énergie » breveté et présent sur toutes les barrières Maccaferri. Le frein se comprime sous l’impact, dissipant l'énergie en se déformant. Toute la gamme des écrans Maccaferri a été developpée et testée selon l’agrément européen EAD 340059-00-0106 “Falling Rock Protection Kits”, ed. Juillet 2018.
Fiche technique Gammes EPFM 5000 et RB
Dimensions
- Hauteur : 7/ 7,5/ 8 m (poteaux).
- Diamètre : 42 cm (anneaux du filet).
- Entraxe : 8 à 12 m (entre poteaux).
Divers
- Accessoires : poteaux métalliques, filet à anneaux et grillage double torsion métalliques. ; poteaux métalliques, filet à anneaux et grillage double torsion métalliques
Evaluation technique
- Evaluation technique : agrément Technique Européen (ATE) - nn°13/0017 du STC ; n° 13/0017 du STC
Mise en œuvre
- Mise en oeuvre : installation sur terrains meubles ou rocheux, à la verticale ou incliné, sur micro-pieux ; installation sur terrains meubles ou rocheux, à la verticale ou incliné, sur micro-pieux.
Poids / Volume / Masse
- Capacité : jusqu'à 8 600 kJ (absortion d'énergie).
Famille d'ouvrage
Aménagement urbain
