Coffrages perdus pour vides sanitaires et planchers aérés à hauteur variable | Système Atlantis

Coffrages perdus pour vides sanitaires et planchers aérés à hauteur variable | Système Atlantis  Coffrages perdus pour vides sanitaires et planchers aérés à hauteur variable | Système Atlantis - DALIFORM GROUP  Coffrages perdus pour vides sanitaires et planchers aérés à hauteur variable | Système Atlantis - Coffrages perdus (carton, biodégradable, etc.) Coffrages perdus pour vides sanitaires et planchers aérés à hauteur variable | Système Atlantis - produit présenté par DALIFORM GROUP

Télécharger la photothèque Regarder la vidéo

Recevoir de la Documentation Demander un devis contacter le fabricant
Coffrages perdus (carton, biodégradable, etc.) Télécharger les liens BIM et CAO pour ce produit

Prix public indicatif HT : 34 à 60 €/m2 €

Date de commercialisation : 31/12/1999

Caractéristiques principales

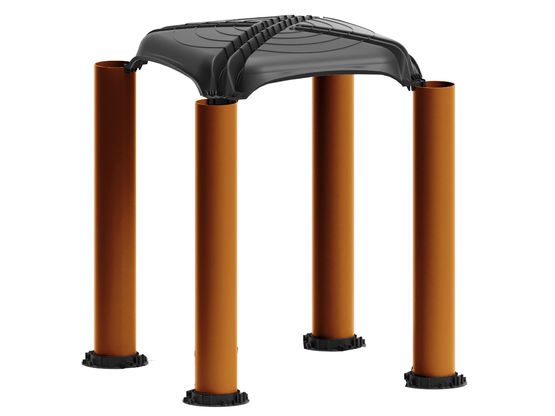

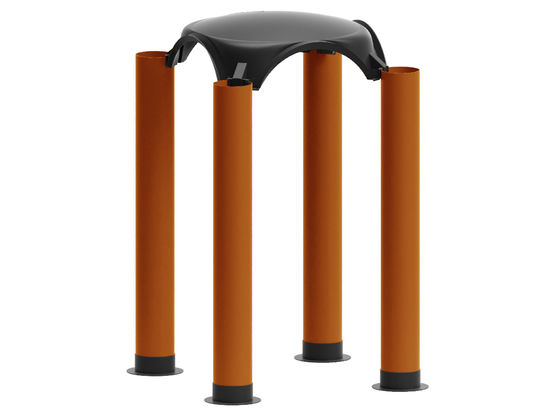

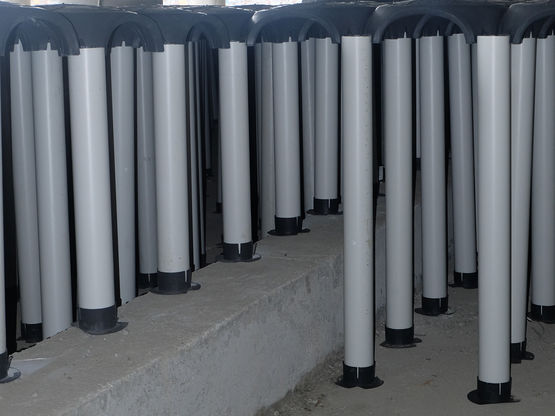

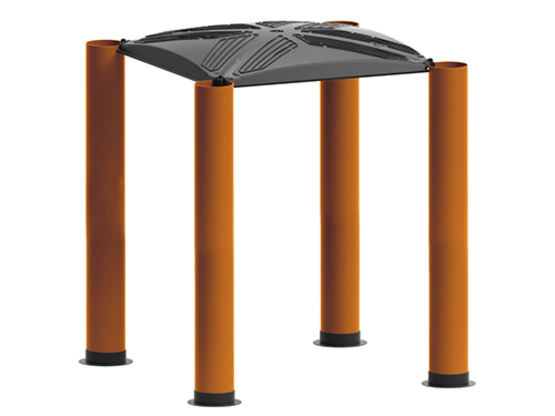

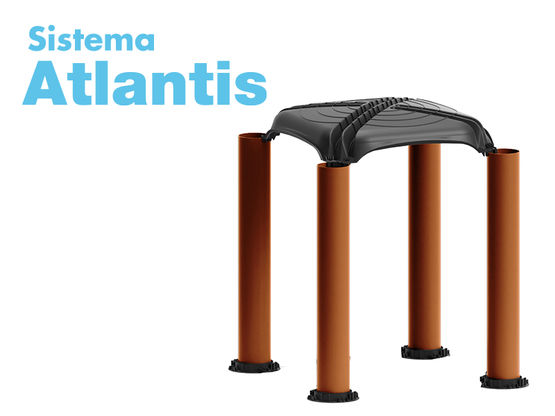

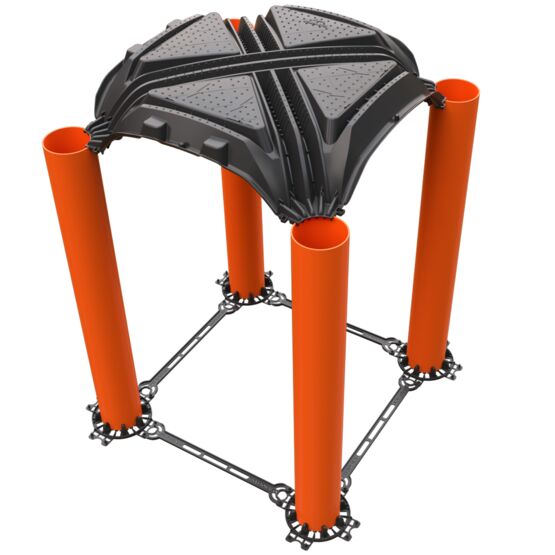

Coffrages perdus pour la réalisation de vides sanitaires et planchers aérés, radiers alvéolaires, chambres froides à basse température, bassins de rétention et de dispersion. Module composé de quatre tubes en PVC, ajustables en hauteur de 56 à 300 cm, encastrés dans quatre bases d’ancrage en polypropylène et d’un coffrage en polypropylène, emboîté sur ce support. Système garantissant stabilité et perpendicularité. Possibilité d'intégrer les réseaux de chauffage ou climatisation de câbles, canalisations et installations sous dalle. Disponible en format carré de 50 x 50 cm, 71 x 71 cm et 100 x 100 cm.
Coffrages à perdre pour vides sanitaires aérés – hauteur variable de 56 cm à 300 cm

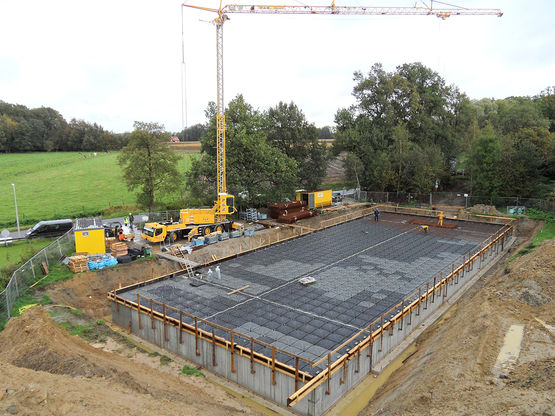

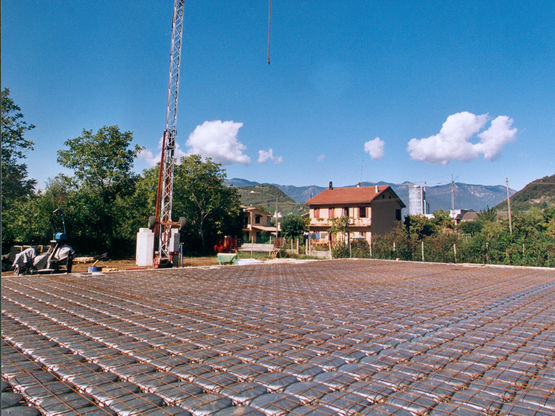

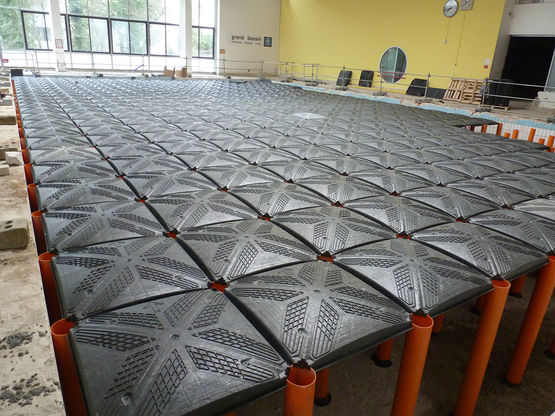

Atlantis est le système avancé pour la création d’interstices en général, de vides sanitaires et de planchers aérés, dans la construction et la renovation d’édifices civils et industriels, de bassins de rétention, de bassins de dispersion, de radiers alvéolaires, de chambres froides à basse température.

Le Système Atlantis est utilisé quand la profondeur du vide sanitaire ou de l’interstice est telle qu’elle ne permet pas l’utilisation des classiques coffrages Iglù®, avec l’avantage que le diamètre constant des tubes élévateurs permet de minimiser les consommations de béton armé pour le remplissage. La rapidité, la simplicité et l’économicité sont les caractéristiques principales du système.

Avec Atlantis, en outre, on obtient un vide sanitaire avec une barrière de vapeur approprié pour le plancher et, s’il est aéré de manière opportune par des tuyaux reliés à l’extérieur, un véhicule pour l’élimination du gaz Radon présent dans le terrain.

VOIR TOUTES LES RÉFÉRENCES
« AVANTAGES

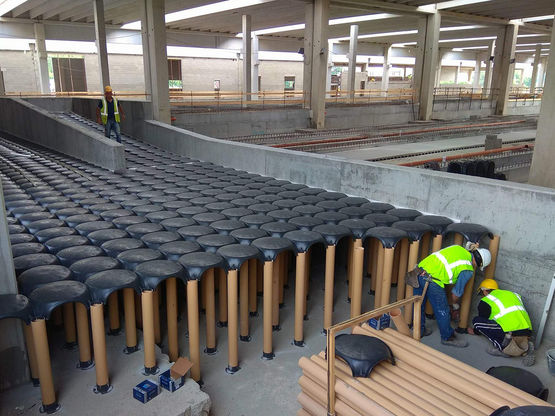

  • Facilité de pose pour la légèreté et la simplicité du montage par  encastrement des éléments, avec économie en termes de temps jusqu’à 80%.
  • Consommation minime de béton armé pour le remplissage à ras grâce à la forme de coupole surbaissée qui permet la résistance maximale avec l’épaisseur minimale de la dalle.
  • Possibilité, grâce au système de tubes, de fournir au chantier toutes les hauteurs, jusqu’à 3 m.
  • Possibilité de porter des charges importantes en équipant les petits piliers de l’armature appropriée.
  • Adaptation des compartiments hors équerre par la coupe des éléments sans étayage.

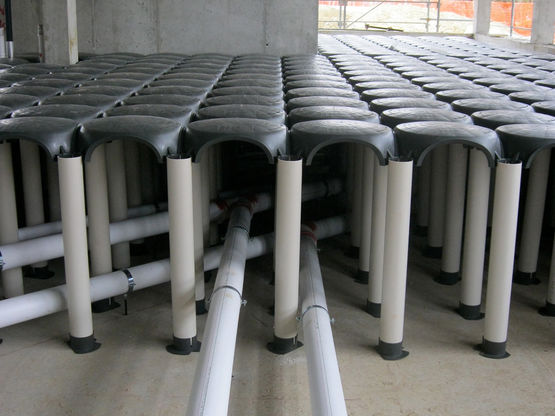

  • Passage des installations sous le plancher dans toutes les directions : orthogonales et obliques.

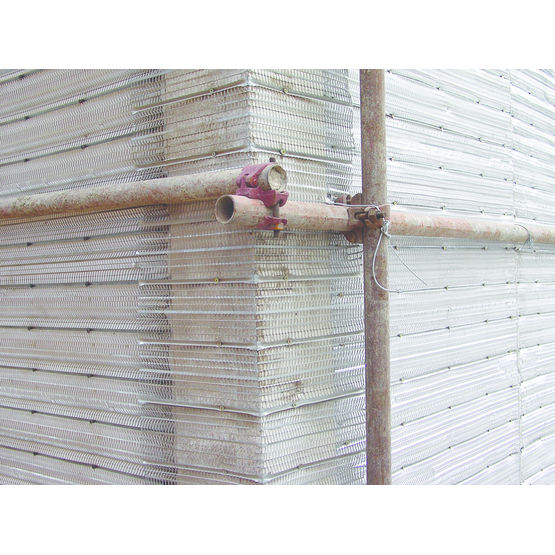

  • S’il est utilisé en combinaison avec le système des coffrages Mur à perdre, il est possible de réaliser les cloisons d’élévation, aussi bien périmétrales qu’intermédiaires, avec la dalle supérieure, en évitant le décoffrage, avec une grande économie de temps.
  • Ventilation totale du compartiment et flux d’air dans toutes les directions.
  • Gestion simple du matériau sur le chantier car il est peu volumineux et ne craint pas les intempéries.
»

Fiche technique Système Atlantis

Consommation
Consommation : 0,048 à 0,136 m3/m2(béton armé à ras).
Dimensions
Longueur : 50 x 50 x 16 cm
71 x 71 x 15 cm
100 x 100 x 12 cm
Hauteur : 40 à 64/ 65 à 94/ 95 à 124/ 125 à 154/ 155 à 184/ 185 à 214/ 215 à 244/ 245 à 284 cm (réglable de chaque pied)
41 à 65/ 66 à 85/ 86 à 125/ 126 à 155/ 156 à 185/ 186 à 215/ 216 à 245/ 246 à 285 cm (réglable de chaque pied)
44 à 68/ 69 à 98/ 99 à 128/ 129 à 158/ 159 à 188/ 189 à 218/ 219 à 248/ 249 à 288 cm (réglable de chaque pied)
Épaisseur : à partir de 10 cm
Divers
Compléments de gamme : système de coffrages mur perdu.
Mise en œuvre

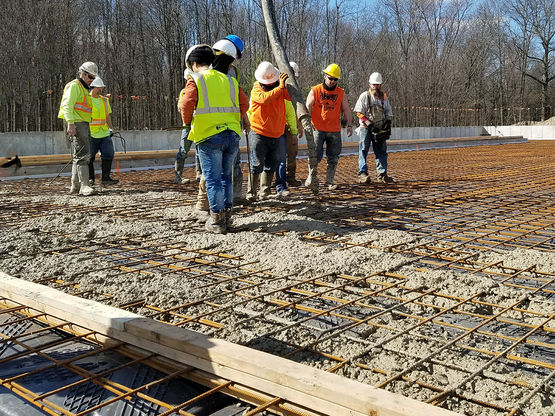

Mise en oeuvre : pose à sec sur fond préparé par coulage d'une dalle en béton ; surcharge épaisseur plancher béton coulé de 4 à 6 cm.
Poids / Volume / Masse
Charge : 400 kg/m² (dalle 4 cm) à 2100 kg/m² (dalle 6 cm).
Autres caractéristiques techniques du produit
Type d'usage du coffrage ou de l'isolant : plancher sur vide sanitaire ou terre plein
Caractéristiques techniques : Livré avec note de calcul pour les charges maximales.

Fiches techniques Atlantis 50x50.pdf

Catalogue Atlantis.pdf

Catalogue Atlantis piscine.pdf

Catalogue Atlantis Tank.pdf

Fiches techniques Atlantis 100x100.pdf

Fiches techniques Atlantis 71x71.pdf
