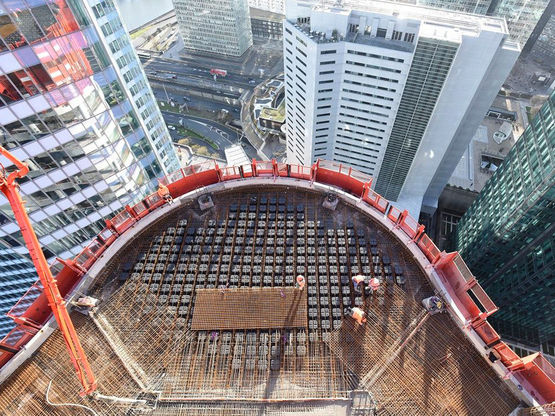

Coffrage perdu pour structures allégées en béton armé | U-Boot® Beton

Coffrage perdu pour structures allégées en béton armé | U-Boot® Beton  Coffrage perdu pour structures allégées en béton armé | U-Boot® Beton - DALIFORM GROUP  Coffrage perdu pour structures allégées en béton armé | U-Boot® Beton - Coffrages perdus (carton, biodégradable, etc.) Coffrage perdu pour structures allégées en béton armé | U-Boot® Beton - produit présenté par DALIFORM GROUP

Télécharger la photothèque Regarder la vidéo

Recevoir de la Documentation Demander un devis contacter le fabricant
Coffrages perdus (carton, biodégradable, etc.) Télécharger les liens BIM et CAO pour ce produit

Prix public indicatif HT : 4 à 20€/M2 €

Date de commercialisation : 01/01/2001

Caractéristiques principales

Coffrage perdu pour dalles de béton armé de grande portée et radiers de fondation.

Constitué de modules creux en polypropylène recyclé avec un panneau inférieur de fermeture, de pieds d’appui et de joints entretoises de liaison. Pieds élévateurs coniques assurant la réalisation d’une structure autoportante à coulage unique, avec un treillis de poutres orthogonales intégré dans le plancher. Permet la réalisation de structures horizontales sans poutres, avec un nombre réduit de poteaux, un plancher à faible épaisseur et une réduction de la consommation de béton. Proposé en version simple ou double, jusqu’à 60 cm de hauteur. Destiné au secteur tertiaire, industriel et résidentiel.

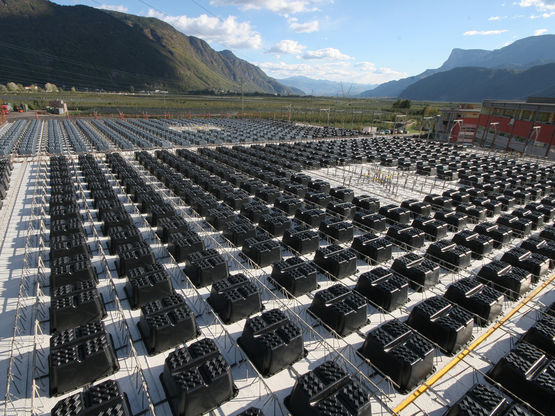

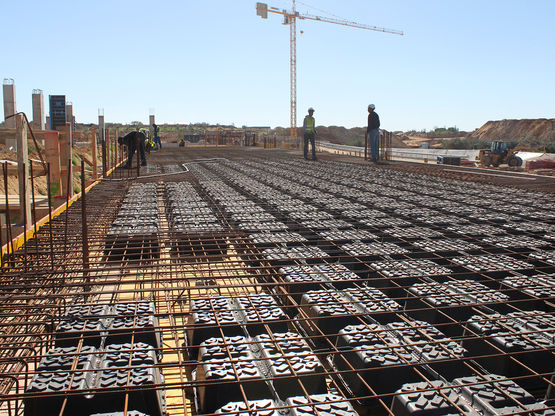

U-Boot® Beton est un coffrage en polypropylène recyclé, conçu pour créer des dalles et des radiers allégés en béton armé.

L’emploi des coffrages U-Boot® Beton permet de réaliser des planchers dalles, avec la possibilité d’avoir le chapiteum dans l’épaisseur du plancher.

Grâce au pied élévateur conique, en effet, en noyant les coffrages U-Boot® Beton dans la coulée de béton armé, on obtient un treillis de poutres orthogonales entre elles, fermées inférieurement supérieurement par une dalle plate, réalisées en séquence et en un unique coulage; le tout avec une forte économie de béton armé et d’acier.

U-Boot® Beton permet de réaliser des planchers de grande portée ou en mesure de supporter de grandes charges, sans poutres.
Léger, facile et rapide à poser, grâce à sa modularité, il permet au concepteur de varier les paramètres géométriques comme il le souhaite pour l’adapter à toutes les situations avec une grande liberté architecturale.

VOIR TOUTES LES RÉFÉRENCES
« AVANTAGES

1. AUGMENTATION DU NOMBRE D’ÉTAGES
Possibilité de gain d’étages à parité de hauteur de bâtiment (tours) et du volume bâtissable.

2. VASTES PORTÉES ET GRANDE LIBERTÉ ARCHITECTURALE
Ouvertures plus spacieuses. Moins de contraintes architecturales.
Liberté de reconversion future des environnements d’un point de vue architectural-fonctionnel.

3. ÉPAISSEUR RÉDUITE DU PLANCHER
Épaisseurs de plancher inférieures à parité de charges et d’ouvertures, ou ouvertures plus larges à parité d’épaisseur.

4. ABSENCE DE POUTRES ENTRE LES POTEAUX
Intrados plat pour une plus grande flexibilité d’installation de réseaux.

5. RÉDUCTION DU NOMBRE DES POTEAUX OPTIMISATION DE LA SECTION DES POTEAUX
Travées plus larges. Redestination d’emploi facilitée.

6. RÉDUCTION DE LA CHARGE TOTALE DE LA STRUCTURE PESANT SUR LES POTEAUX ET SUR LES FONDATIONS.

7.  FONDATIONS REDUITES
Moindres coûts de déblayage pour les fondations. Moins de travaux d’excavation.

8. MEILLEUR COMPORTEMENT SONORE
Meilleur affaiblissement de la transmission acoustique

9. POSSIBILITÉ DE PASSER DES UTILITÉS DANS L’ÉPAISSEUR DE LA DALLE

10. FLEXIBILITÉ DANS LA RÉALISATION DES OUVERTURES APRÈS L’EXÉCUTION DE LA DALLE


11. POSSIBILITÉ D’ENGAGEMENTS PLUS LARGES AVEC LE SYSTÈME U-BOOT® BETON

– Ordinary spans of the U-Boot® Beton System (LUB) = 7-9 m
– U-Boot® Beton System (LUB) maximum spans without Post-Tension up to 12-16 m
– U-Boot® Beton System (LUB) maximum spans with Post-Tension > 16 m

»

Fiche technique U-Boot® Beton

Consommation
Consommation : 0,174 à 0,356 m3/m2.
Dimensions
Longueur : (L x l) : 52 x 52 cm.
Hauteur : 5 à 20 cm (pieds)
10 à 30 cm (module simple)
20 à 60 cm (module double)
Épaisseur : 4 cm (panneau de fermeture).
Largeur : (L x l) : 52 x 52 cm.
Mise en œuvre
Mise en oeuvre : pose à sec (35 m2/h) sur fond préparé par coulage d'une dalle en béton ; surcharge épaisseur plancher béton coulé.
Poids / Volume / Masse
Poids : entre 1.395 kg et 5 kg
Autres caractéristiques techniques du produit
Type d'usage du coffrage ou de l'isolant : plancher d'étage
Caractéristiques techniques : Portée de planchers jusqu'à 20 m.

U-Boot Beton single fiches techniques.pdf

U-Boot Beton catalogue.pdf

U-Boot Beton Cone double fiches techniques.pdf

U-Boot Beton Cone single fiches techniques.pdf

U-Boot Beton double fiches techniques.pdf
