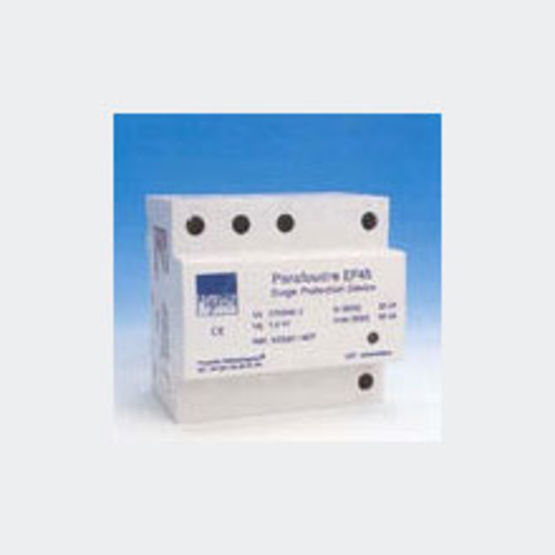

Protections secteur contre les surtensions | EF20 / EF45 / EF80
Etudié par la rédaction
Caractéristiques principales
Parafoudres contre les surtensions d'origine atmosphérique et les interférences du réseau BT. Protection des têtes de ligne des réseaux d'énergie (régime TT et TNS) et des matériels électriques et électroniques très sensibles. Disponible en trois modèles (protection 20/ 45 ou 80 kA), installés sur rail Din IN 35 mm en dérivation du réseau d'alimentation mono ou triphasé, régime du neutre TT ou TN-S.
Fiche technique EF20 / EF45 / EF80
| Conditions d'utilisations | |
|---|---|
| Température d'utilisation : | entre 30 °C et 75 °C |
| Performances électriques et autres | |
| Indice de protection IP : | IP 20 |
| Autres caractéristiques techniques du produit | |
|---|---|
| Caractéristiques techniques : | Réseau : mono 230 V et triphasé 230/ 400 V.Tension nominale : 270 V (monophasé) ou 270/ 540 V (triphasé).Courant de suite : aucun.Courant de décharge : 20 kA (modèle EF20) ; 45 kA (modèle EF45) ; 80 kA (modèle EF80) en ondes 8/20.Niveau de protection Up : 1 ou 1,2 kV.Indicateur de déconnexion : dispositif interne automatique et LED.Organe de coupure recommandé : fusible 80 A gG/gL ou disjoncteur 25 A courbe C.Montage : sur DIN, en dérivation du réseau d¿alimentation, à proximité des équipements à protéger ou en tête de ligne.Dimensions (h x p x l) : 87 x 65 x 36 ou 90 mm.Fonctionnement par varistances haute énergie.En cas de défaut, indication par LED et déconnexion automatique.Niveau de protection I/ II ou III selon modèle. |
