Profilés acier multi-supports pour façades vitrées | rp tec 45-1, 60-1
Télécharger la photothèque
Date de commercialisation : 01/01/2008
Caractéristiques principales

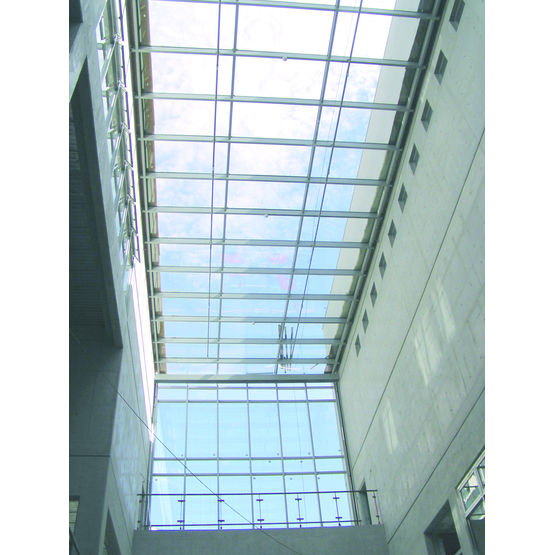

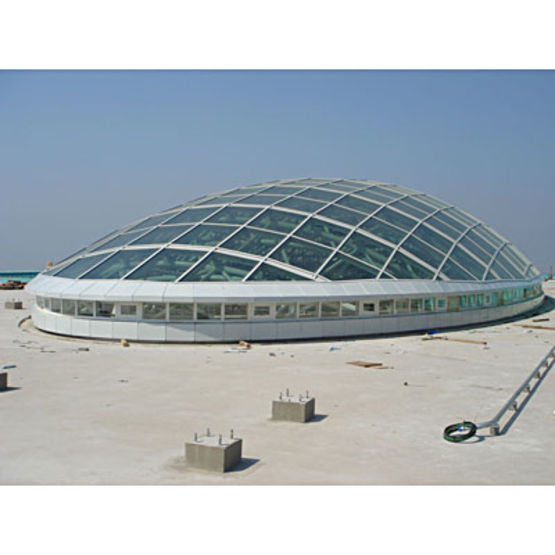

- Système de structure secondaire permettant de créer des façades vitrées et de verrières à faible pente de grandes dimensions
- Profils en acier, montants et traverses, pouvant être vissés, soudés ou cloués sur ossature acier et/ou bois
- Canal de vissage continu et strié
- Serreurs et capotages extérieurs en aluminium ou acier inoxydable de 45, 50, 60 ou 80 mm de face vue.
- Peut recevoir portes et fenêtres (Fineline et Hermetic 70).

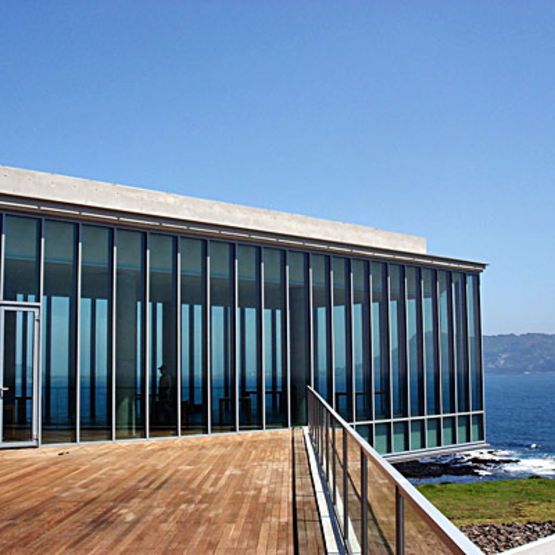

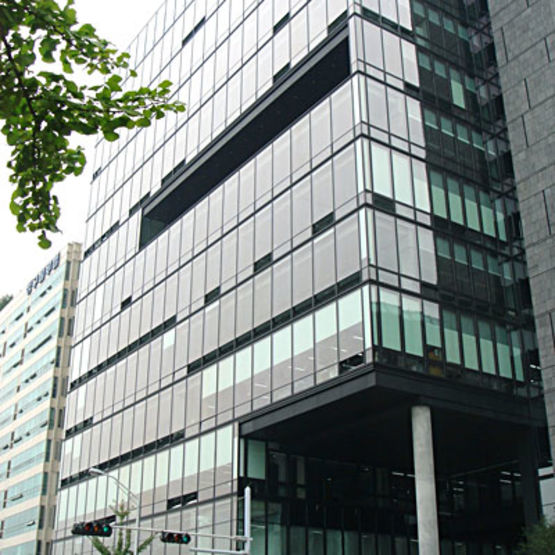

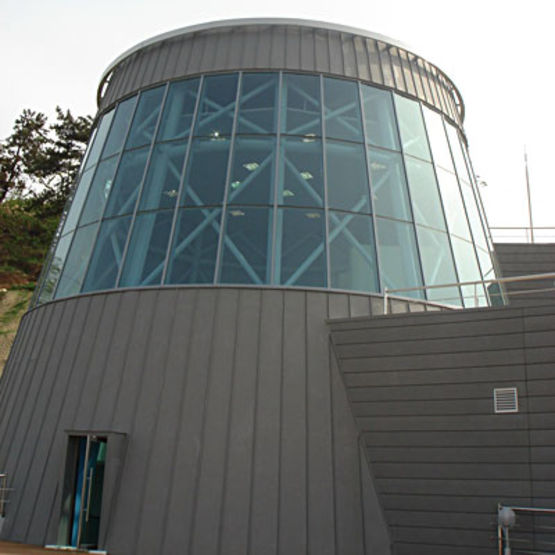

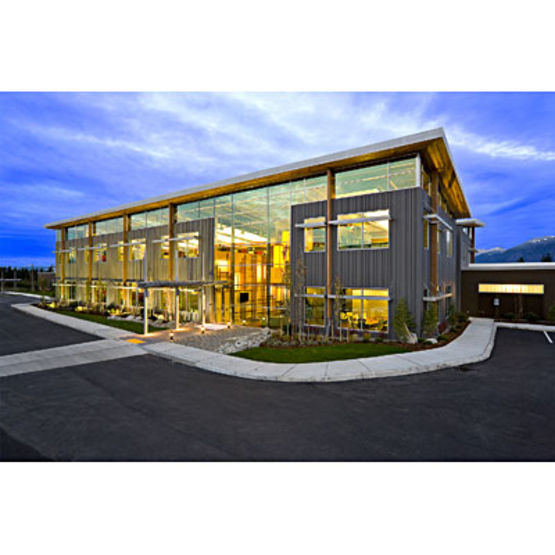

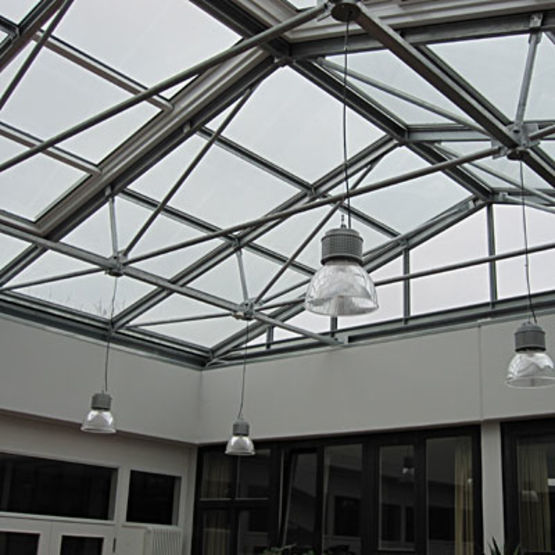

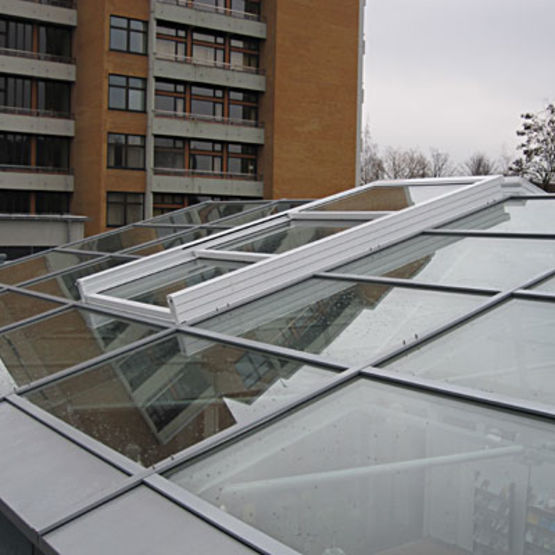

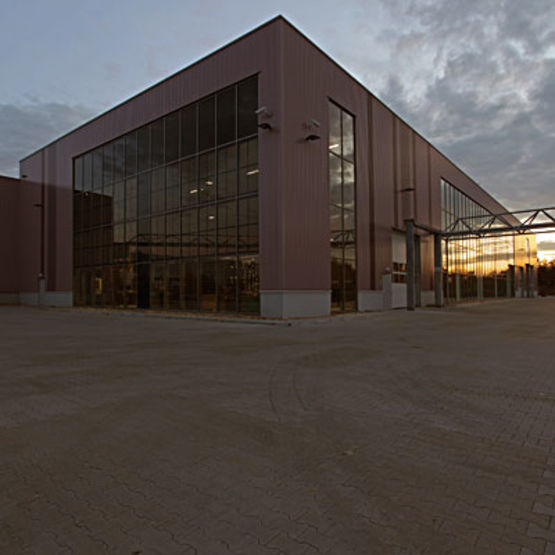

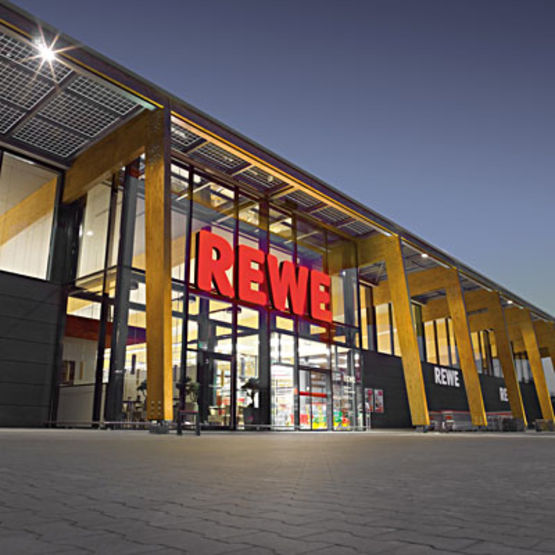

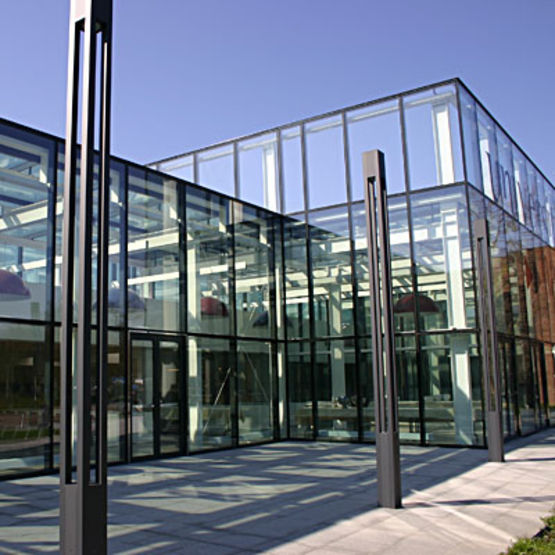

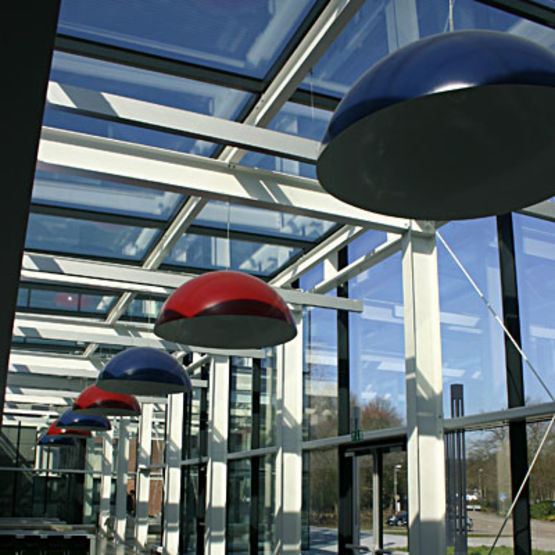

Fabriquée en acier, la façade-rideau est un système de structure secondaire permettant de créer des façades vitrées et de verrières à faible pente de grandes dimensions.
Constitué de profils en acier, ce système peut être installé sur des montants et des traverses et peut même être vissé, soudé ou cloué sur ossature acier et/ou bois. Il est d'ailleurs en mesure de recevoir des portes et des fenêtres, comme les modèles Fineline et Hermetic 70, proposés par KDI.
Le canal de vissage continu et strié, intégré dans ce système, permet la bonne mise en place des vis de maintien des serreurs, d'emboutissage permettant le clouage, et d'un passage d'air (2 mm). Cela assure un bon soudage à la structure.
Des serreurs et des capotages extérieurs en aluminium ou acier inoxydable de 45, 50, 60 ou 80 mm de face vue sont aussi incorporés.
Sa résistance à la charge au vent est entre +2 000 et-3 200 Pa tandis que son étanchéité est RE1500 et sa résistance aux chocs est de E5-I5.
- Exigences Maison passive respectées
- Système d’étanchéité à 3 niveaux
- Facile à mettre en œuvre
- Structure modulaire du système
Fiche technique rp tec 45-1, 60-1
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | Etanchéité à l'eau : 1 100 Pa (sous pression statique) |
| Classements | |
| Classement tenue au feu PF (durée) : | 0.5 h - PV délivré par Efectis |
| Couleur et finition | |
| Finition : | thermo-laqué ou acier inoxydable brossé (capot) |
| Dimensions | |
| Longueur : | 6 m |
| Hauteur : | 1610 mm - profilé |
| Largeur : | 48 mm - profilé |
| Divers | |
| Accessoires : | kit d'étanchéité de traverse, profil d'extension pour support de verre en aluminium, plaque de recouvrement, support de verre avec vis de fixation, outillages, silicone collant élastique, quincaillerie. |
| Mise en œuvre | |
| Mise en oeuvre : | vissé, soudé ou cloué sur structure primaire, verticalement ou en pans inclinés selon conditions. |
| Performances thermiques | |
| Coefficient de transmission thermique (Uf) : | 1.4 W/m².K |
| Coefficient de transmission thermique (Uw) : | 1.4 W/m².K |
DescT_Multitop.pdf
01 Fiche Produit Multitop.pdf
DT_Multitop.pdf
Famille d'ouvrage
Bureau-Administration
Commerce
Culture-Sport-Loisirs
Enseignement
Hôtel-Restauration
Industrie-Stockage
Logement collectif
Santé
