Poutrelle légère et isolante avec étais | PSI
Fabriqué en France
Télécharger la photothèque
Caractéristiques principales
- Pas de flèche ni de contre flèche, sous face rectiligne.
- Moins de déformations à la mise en charge.
- Pas de risque de casse lors de la manutention ou en cas de chute.
- Parasismique : Remarquables performances du fait de la parfaite liaison entre les aciers hauts du raidisseur et la dalle de compression.
- Une Poutrelle idéale pour réaliser un plancher allégé.

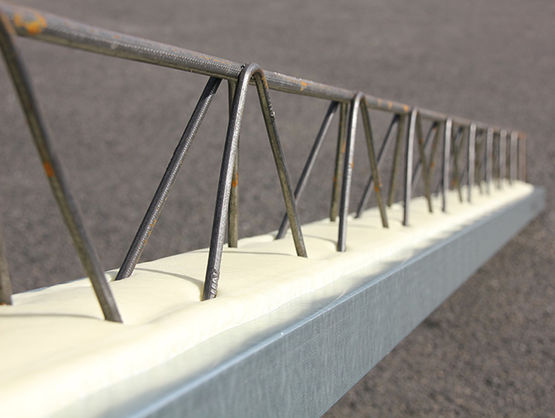

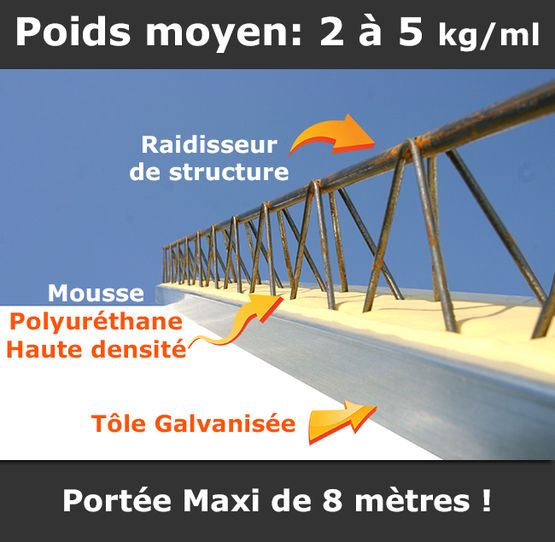

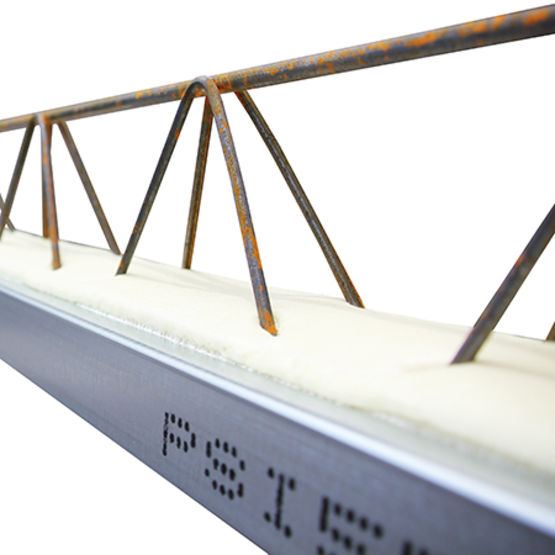

Contrairement aux planchers à poutrelles en béton, le plancher Isoltop est constitué de poutrelles PSI dotées d’un talon en acier galvanisé et en polyuréthane PUR.
Les sections d’acier du raidisseur varient selon le type et la longueur de poutrelle pour offrir des performances optimales. Le niveau de sécurité structurelle et de durabilité est équivalent aux planchers traditionnels, il permet d’intégrer harmonieusement ce système à tous les types de bâtiments.
Cette structure promet à la fois légèreté, isolation et absence de pont thermique tout en garantissant à la fois un gain de temps et de main d’œuvre remarquables lors de son montage sur le site.
« Principaux avantages : Les sections d’acier du raidisseur varient selon le type et la longueur de poutrelle pour offrir des performances optimales. Le niveau de sécurité structurelle et de durabilité est équivalent aux planchers traditionnels, il permet d’intégrer harmonieusement ce système à tous les types de bâtiments.
Cette structure promet à la fois légèreté, isolation et absence de pont thermique tout en garantissant à la fois un gain de temps et de main d’œuvre remarquables lors de son montage sur le site.

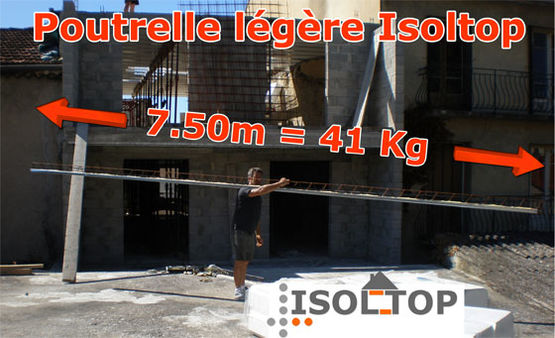

- légèreté : Poids moyen de la poutrelle : 4kg/mètre linéaire.
- Isolation : absence de pont thermique dans la nervure du plancher.
Côté structure et durabilité, ce plancher est équivalent aux planchers traditionnels.
Plancher sous Avis Technique du CSTB 3.1/17-913 »
Fiche technique PSI Isoltop
| Dimensions | |
|---|---|
| Longueur : | entre 1 m et 8.2 m |
| Épaisseur : | entre 17 cm et 34 cm |
| Entraxe : | 60 cm |
| Divers | |

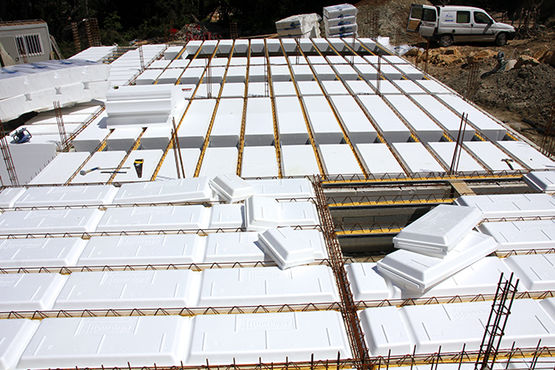

| Compléments de gamme : | entrevous polystyrène avec ou sans languette (PSE), entrevous bois moulé (EBM), armatures de chaînage et treillis soudé (kit acier). |
| Evaluation technique | |
| Evaluation technique : | Avis Technique (ATec) - n°6/09-628 délivré par le Cstb. |
| Mise en œuvre | |
| Mise en oeuvre : | pose manuelle sur arase de 3 à 5cm, sur mur ou poutre avec un entraxe de 60cm; étayage sans contre-flèche sur bastaing tous les 1,3m, en lignes de 2,5m de distance maximum. |
| Performances thermiques | |
| Coefficient de transmission thermique (U) : | entre 0.13 W/m².K et 0.55 W/m².K |
| Résistance thermique (R) : | entre 1.8 m².K/W et 7.15 m².K/W |
| Poids / Volume / Masse | |
| Poids : | 4 kg/ml |
| Autres caractéristiques techniques du produit | |
|---|---|
| Typologie d'entrevous : | polystyrène |
Poutrelle PSI - web.pdf
