Châssis de ventilation naturelle et de désenfumage pour l'industrie | Labyrinthe
Produit sélectionné par la rédaction pour une publication dans la revue Les Cahiers Techniques du Bâtiment - Dossier N°417 du 23/10/2023
Télécharger la photothèque
Caractéristiques principales
- Une grille à lames fixes en forme de labyrinthe pour évacuation d’air permanente
- Diverses options de fixation sur un toit, au faîtage, intégrée dans une façade
- Fabriqué à partir d'un solide alliage d'aluminium résistant à la corrosion
- Chariot de fermeture à commande pneumatique ou électrique
- Pièces détachées ou entièrement monté
- Sur-mesure

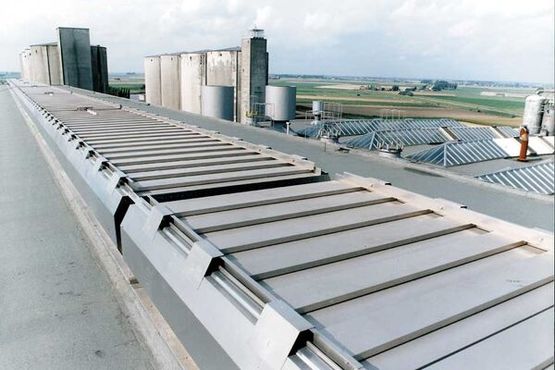

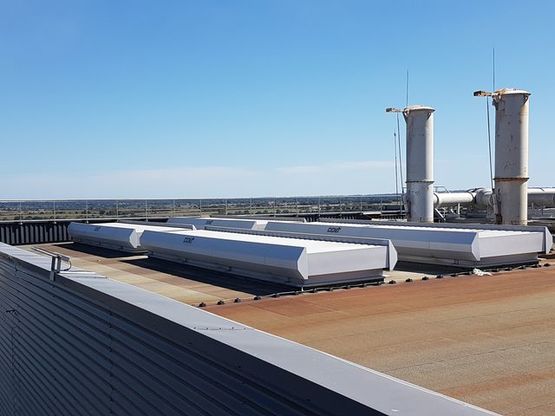

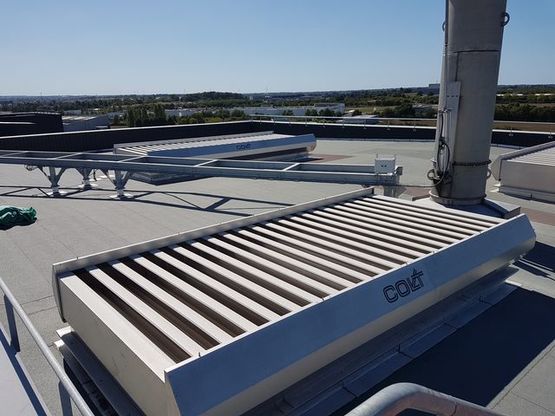

Le système de ventilation Labyrinth Colt est un châssis de ventilation naturelle posé en toiture qui permet une évacuation efficace de la charge thermique dans les industries qui produisent beaucoup de chaleur comme les aciéries, laminoirs, fonderies, centrales thermiques, etc.
Grâce à ses lames en forme de labyrinthes, ce système garantit une évacuation d’air permanente en évacuant l'eau lors d'intempéries.
De par son faible poids, le Labyrinth peut être installé sur presque toutes les toitures. De plus, sa faible hauteur est l’assurance que l’appareil est beaucoup moins exposé au vent que des châssis conventionnels.
Fabriqué dans un alliage d'aluminium de très grande qualité, ce système de ventilation naturelle est robuste et résistant à la corrosion. Il est également facile à installer grâce à sa légèreté et à ses pièces détachées ou entièrement montées.
Ce châssis est variable en largeur et disponible avec des incréments en mm. La largeur d’ouverture de l’appareil proposée est de 500 mm minimum jusqu’à 3 800 mm maximum.
Le Labyrinth est un dispositif d’évacuation des fumées et de chaleur certifié selon la norme EN 12101-2 et pourvu du marquage CE.
« Grâce à ses lames en forme de labyrinthes, ce système garantit une évacuation d’air permanente en évacuant l'eau lors d'intempéries.
De par son faible poids, le Labyrinth peut être installé sur presque toutes les toitures. De plus, sa faible hauteur est l’assurance que l’appareil est beaucoup moins exposé au vent que des châssis conventionnels.
Fabriqué dans un alliage d'aluminium de très grande qualité, ce système de ventilation naturelle est robuste et résistant à la corrosion. Il est également facile à installer grâce à sa légèreté et à ses pièces détachées ou entièrement montées.
Ce châssis est variable en largeur et disponible avec des incréments en mm. La largeur d’ouverture de l’appareil proposée est de 500 mm minimum jusqu’à 3 800 mm maximum.
Le Labyrinth est un dispositif d’évacuation des fumées et de chaleur certifié selon la norme EN 12101-2 et pourvu du marquage CE.
- Efficace et résistant aux intempéries
- Diverses options de fixation
- Facile à installer
- Durable
- Qualité de fabrication
- modèles MK1 & MK2 différents
Fiche technique Labyrinth
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | conforme à la EN 12101-2 concernant les DENFC |
| Classements | |
| Classement de réaction au feu : | A1 ; B300 |
| Dimensions | |
| Angle : | jusqu'à 5 ° - angle de montage |
| Largeur : | entre 500 mm et 3800 mm - ouverture |
| Marques | |
| Marques : | marquage CE |
| Matériaux | |
| Matériaux : | aluminium - alliage |
| Performances air / eau / vent | |
| Résistance au vent : | entre 1500 N/m² et 11400 N/m² |
| Poids / Volume / Masse | |
| Charge : | jusqu'à 1000 N/m² - neige |
FT_Châssis de ventilation naturelle pour l'industrie_Labyrinthe.pdf
Famille d'ouvrage
Industrie-Stockage
