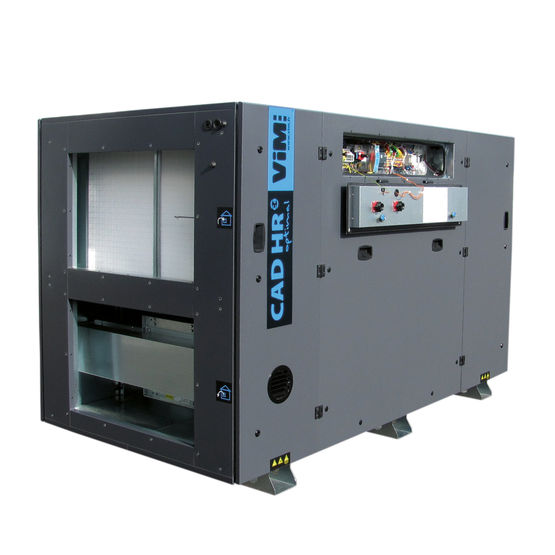

Système de traitement d'air pour l'amélioration de la QAI | CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4

Fabriqué en France

CAD HR OPTIMAL  Système de traitement d'air pour l'amélioration de la QAI | CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4 - VIM  Système de traitement d'air pour l'amélioration de la QAI | CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4 - VMC double flux pour locaux tertiaires Système de traitement d'air pour l'amélioration de la QAI | CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4 - produit présenté par VIM
Système de traitement d'air pour l'amélioration de la QAI | CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4 - produit présenté par VIM

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?
VMC double flux pour locaux tertiaires

Caractéristiques principales

  • Système de traitement d'air pour l'amélioration de la QAI
  • Répond à l'exigence de non propagation du feu et fumées
  • Apport d'air neuf extérieur en quantité suffisante
  • Contrôle des débits
  • Récupération d'énergie jusqu'à 90 %
  • Filtration air neuf air extrait jusqu'à ePM1 80 %
  • Régulation de la température
  • Distribution répartie
Les CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4 sont des solutions de ventilation mécanique contrôlée (VMC) de haute qualité pour améliorer la qualité de l’air intérieur (QAI).

La CTA double flux CAD HR OPTIMAL est idéale pour les bâtiments tertiaires et la CTA double flux CAD HR OPTIMAL C4 pour bâtiments résidentiels collectifs et ERP.

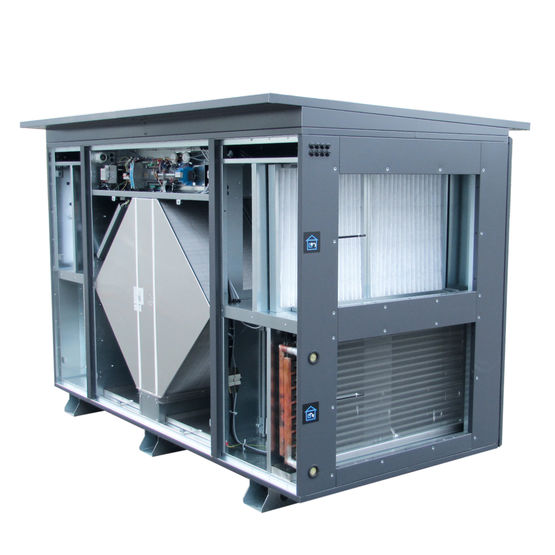

Ces centrales, équipées d’un échangeur à plaques contre-courant, permettent de récupérer jusqu’à 90 %, de l'énergie thermique de l'air vicié, diminuant ainsi les déperditions.

Un by-pass 100 % avec servomoteur proportionnel pour le free cooling permet également d’améliorer les performances.

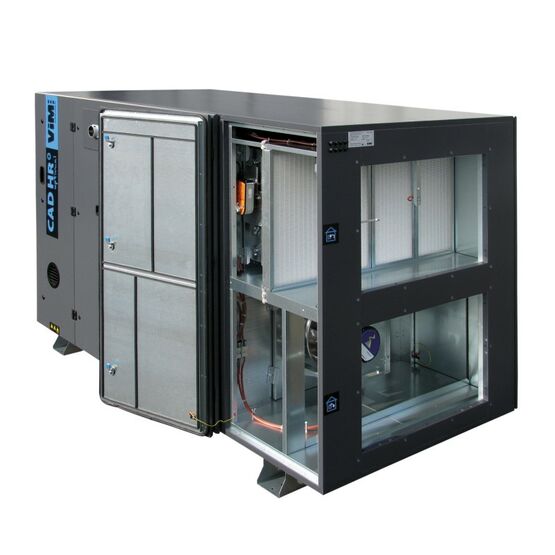

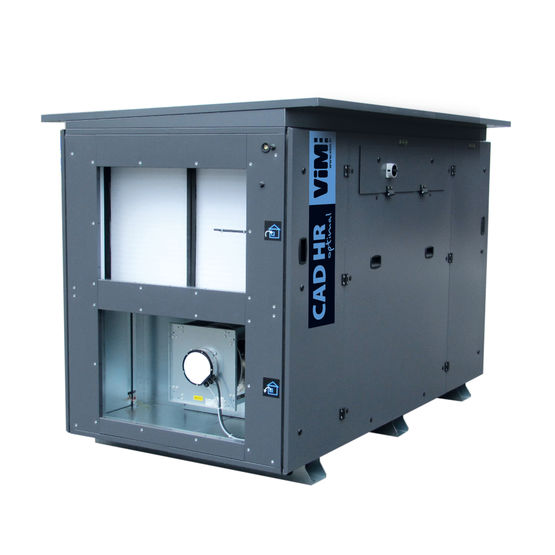

Proposées en 10 tailles, les CTA CAD HR OPTIMAL et CAD HR OPTIMAL C4 se distinguent par leur construction robuste en panneaux double peau 50mm, isolés en laine de roche leur finition extérieure en acier zingué prélaqué gris foncé RAL7024 (résistance à la corrosion C5). Elles peuvent être installées en intérieur ou en extérieur avec un toit.

Performantes, les CTA double flux CAD HR OPTIMAL et le CAD HR OPTIMAL C4 assurent un apport d’air neuf extérieur en quantité suffisante.

La filtration de l’air neuf jusqu’à ePM1 80 % permet de retenir les polluants et particules fines pour assurer une grande qualité d’air intérieur.

Dotés de ventilateurs à roue libre à réaction haut rendement et de moteurs ECM basse consommation, ces systèmes de ventilation assurent un fonctionnement efficace et une économie d’énergie pour des débits jusqu’à 8000m3h.

Des batteries de post chauffage /rafraichissement, intégrées ou en caissons extérieurs, assurent la maitrise des températures de soufflage.

Avec la régulation plug & play communicante Modbus et BACnet, 3 modes de fonctionnement sont possibles : CAV/VAV/COP. Les CAD HR OPTIMAL et CAD HR OPTIMAL C4 sont été conçues pour faciliter leur mise en service et leur maintenance.

«
  • Réduction des besoins en chauffage ou en climatisation
  • Réduction de la propagation des polluants
  • Réduction de la transmission de la COVID-19
»

Fiche technique CAD HR OPTIMAL - CAD HR OPTIMAL C4

Certifications
Certifications : Classification EN 1886 D2 / L2 / F9 / T2 / TB3 selon tests effectués par VIM
Conforme ErP
Classements
Classement de réaction au feu : A1
Classe de résistance à la corrosion : certifiée C4
Consommation
Débit : entre 1200 m³/h et 8000 m³/h - 12 (1 200 m3/h), 18 (1 800 m3/h), 25 (2 500 m3/h), 33 (3 300 m3/h), 45 (4 500 m3/h), 56 (5 600 m3/h), 80 (8 000 m3/h)
Couleur et finition
Finition : grainée ; zinguée ; prélaquée ; - Finitions extérieures acier zingué prélaqué
- Finitions intérieures acier galvanisé Z275
Dimensions
Hauteur : 100 mm
Épaisseur : 50 mm - (isolant)
Marques
Marques : marquage CE
Matériaux
Matériaux : acier ; Isolation laine de roche 50 mm
Performances thermiques
Conductivité thermique (λ) : 0.037 W/m.K
Performances électriques et autres
Indice de protection IP : IP 54 - moteur
Poids / Volume / Masse
Densité : 40 kg/m³
Autres caractéristiques techniques du produit
Caractéristiques techniques : Deux modèles :
CAD HR OPTIMAL s’installe dans tout type de bâtiment tertiaire, tels que bureaux, magasins, salles de sport, salle des fêtes.
CAD HR OPTIMAL C4 pour les installations de VMC dans les bâtiments d'habitation collectifs ou établissements recevant du public (EHPAD, résidences hôtelières, foyers...)

FT-VIM-Système de traitement d'air pour l'amélioration de la QAI CTA double flux CAD HR OPTIMAL et CAD HR OPTIMAL C4-Batiproduits.pdf

VIM-CP-CAD-HR-OPTIMAL-201218.pdf

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Logement collectif

Santé
