Interface Entrée/Sortie Modbus UNIGRID pour installations électriques | WESIO-005
Télécharger la photothèque
Caractéristiques principales
- Interface Modbus
- Permet de gérer les différents types d’installations
- Raccordé par une RJ45 sur un double emplacement RJ45-A & RJ45-B
- Intègre la liaison RS485 pour la communication Modbus-rtu
- 3 entrées polarisées J16, J10 et J7
- 3 entrées analogiques
- 3 sorties analogiques J3, J4 et J5, type PWM
- 3 sorties par optotriac
L’nterface WESIO-005 désigne un terminal Modbus dédié à la gestion intelligente de différents types d’installations.
Elle permet par exemple de gérer une commande analogique de type commande de chauffage pour l’obtention d’une température constante dans une pièce.
Le WESIO-005 est raccordé par une RJ45 sur un double emplacement RJ45-A & RJ45-B : arrivée et départ du bus.
Il intègre la liaison RS485 pour la communication Modbus-rtu ainsi que l’alimentation POE 48V/100mA par interface à savoir 100mA hors périphériques raccordés sur l’interface.

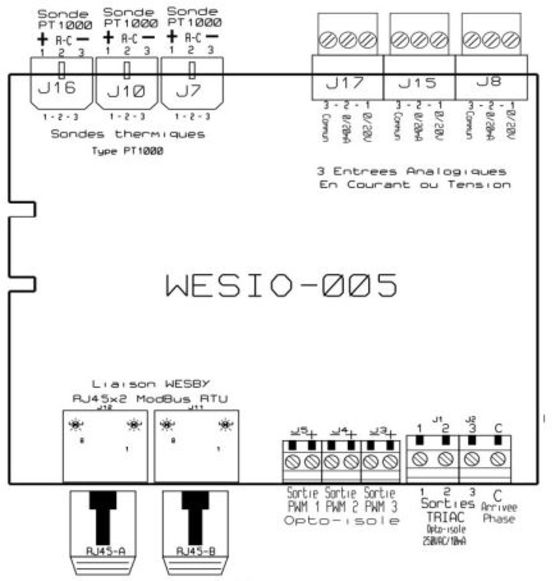

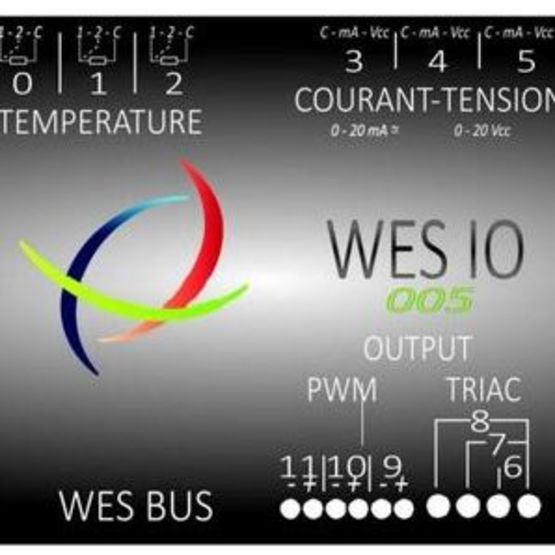

Le WESIO-005 est une interface qui comporte 3 entrées polarisées J16, J10 et J7 pour la réception des sondes de température type PT1000 sur ses entrées analogiques en mesures de résistivité.
Elle englobe aussi 3 entrées analogiques en mesure de courant 0/20mA ou de tension 0/20V sur les connecteurs J8, J15 et J17.
Le courant ou la tension représentent des valeurs qui sont généralement restituées par des systèmes qui indiquent soit une position soit un niveau.
L’interface présente 3 sorties analogiques J3, J4 et J5, type PWM, libres de tension au travers de 3 optocoupleurs garantissant une isolation galvanique, et 3 sorties par optotriac permettant une commande d’un élément tel le clignotant. Ceci élimine l’éventualité d’une usure prématurée à l’inverse d’une sortie par relais.
Cette interface se distingue par sa connectique simplifiée 1 RJ45 pour raccorder le bus et le l’alimentation ainsi que par son faible encombrement.
Le boîtier 6 modules de l’interface WESIO-005 doit être monté sur rail DIN.

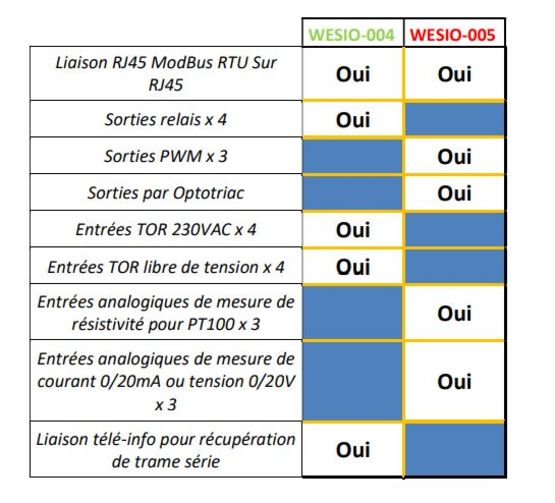

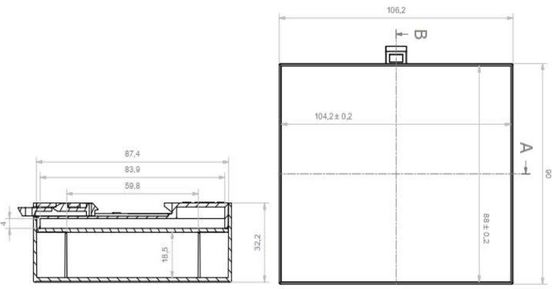

Dimensions du boîtier hors connectique : largeur : 106.2 mm, profondeur : 90 mm et hauteur 32.2 mm.
« Elle permet par exemple de gérer une commande analogique de type commande de chauffage pour l’obtention d’une température constante dans une pièce.
Le WESIO-005 est raccordé par une RJ45 sur un double emplacement RJ45-A & RJ45-B : arrivée et départ du bus.
Il intègre la liaison RS485 pour la communication Modbus-rtu ainsi que l’alimentation POE 48V/100mA par interface à savoir 100mA hors périphériques raccordés sur l’interface.
Le WESIO-005 est une interface qui comporte 3 entrées polarisées J16, J10 et J7 pour la réception des sondes de température type PT1000 sur ses entrées analogiques en mesures de résistivité.
Elle englobe aussi 3 entrées analogiques en mesure de courant 0/20mA ou de tension 0/20V sur les connecteurs J8, J15 et J17.
Le courant ou la tension représentent des valeurs qui sont généralement restituées par des systèmes qui indiquent soit une position soit un niveau.
L’interface présente 3 sorties analogiques J3, J4 et J5, type PWM, libres de tension au travers de 3 optocoupleurs garantissant une isolation galvanique, et 3 sorties par optotriac permettant une commande d’un élément tel le clignotant. Ceci élimine l’éventualité d’une usure prématurée à l’inverse d’une sortie par relais.
Cette interface se distingue par sa connectique simplifiée 1 RJ45 pour raccorder le bus et le l’alimentation ainsi que par son faible encombrement.
Le boîtier 6 modules de l’interface WESIO-005 doit être monté sur rail DIN.
Dimensions du boîtier hors connectique : largeur : 106.2 mm, profondeur : 90 mm et hauteur 32.2 mm.
- Connectique simplifiée 1 RJ45
- Faible encombrement
- Fiabilité
- Polyvalence
»
Fiche technique WESIO-005
| Autres classements, Certificats, Labels, Marques | |
|---|---|
| Autres : | Label Capenergies |
| Conditions électriques et d'éclairage | |
| Tension : | entre 20 V - cc et 250 V |
| Dimensions | |
| Profondeur : | 90 mm - boîtier |
| Hauteur : | 32.2 mm - boîtier |
| Largeur : | 106.2 mm |
| Mise en œuvre | |
| Mise en oeuvre : | montage sur rail din - boîtier |
DOCUMENTATION TECHNIQUE.pdf
