Colonnes en acier à remplissage béton jusqu’à 8 mètres de hauteur | Geilinger Stütze

Etudié par la rédaction

Colonnes en acier à remplissage béton jusqu’à 8 mètres de hauteur | Geilinger Stütze  Colonnes en acier à remplissage béton jusqu’à 8 mètres de hauteur | Geilinger Stütze - SPANNVERBUND  Colonnes en acier à remplissage béton jusqu’à 8 mètres de hauteur | Geilinger Stütze - Poteaux poutres en structures mixtes
 Colonnes en acier à remplissage béton jusqu’à 8 mètres de hauteur | Geilinger Stütze - Poteaux poutres en structures mixtes

Télécharger la photothèque

Recevoir de la Documentation Demander un devis contacter le fabricant
Poteaux poutres en structures mixtes

Date de commercialisation : 01/09/2009

Caractéristiques principales

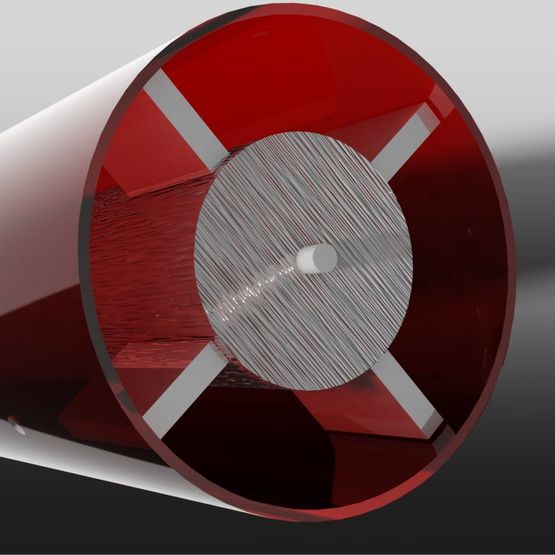

Système préfabriqué modulaire pour structure verticale de bâtiment type ERP ou immeubles de logement collectif. Constitué de colonnes composites rondes ou carrées à noyau en acier massif relié à une enveloppe creuse en acier lisse résistant aux chocs, de 16 à 50 cm de diamètre ou 16 à 40 cm de section. Disponible en neuf hauteurs de 2 à 8 mètres. Finition par thermolaquage en nombreuses teintes RAL. Remplissage béton de la partie creuse améliorant la résistance mécanique au feu et à la charge, avant pose des connecteurs permettant la superposition verticale entre chaque étage par simple enfichage. Résiste à des charges élevées. Pose extérieure ou intérieure.

Fiche technique Geilinger Stütze

Couleur et finition
Finition : thermolaquée
Teinte : toutes teintes RAL
Dimensions
Longueur : (l x L) : 16 x 16/ 18 x 18/ 20 x 20/ 22 x 22/ 25 x 25/ 30 x 30/ 35 x 35/ 40 x 40 cm (section carrée).
Hauteur : 2/ 2,5/ 3/ 4/ 5/ 6/ 7/ 8 m.
Diamètre : 15,9/ 17,8/ 19,4/ 21,9/ 24,5/ 27,3/ 32,4/ 35,6/ 40,6/ 50,8 cm (section ronde).
Largeur : (l x L) : 16 x 16/ 18 x 18/ 20 x 20/ 22 x 22/ 25 x 25/ 30 x 30/ 35 x 35/ 40 x 40 cm (section carrée).
Divers
Compléments de gamme : connecteurs (Geilinger Europilz).
Mise en œuvre

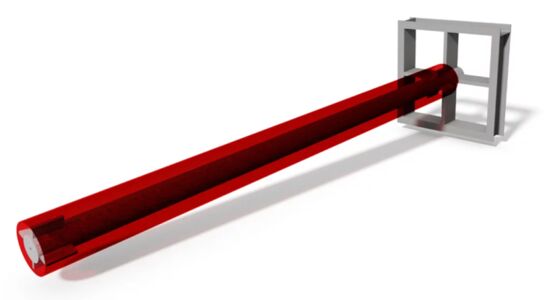

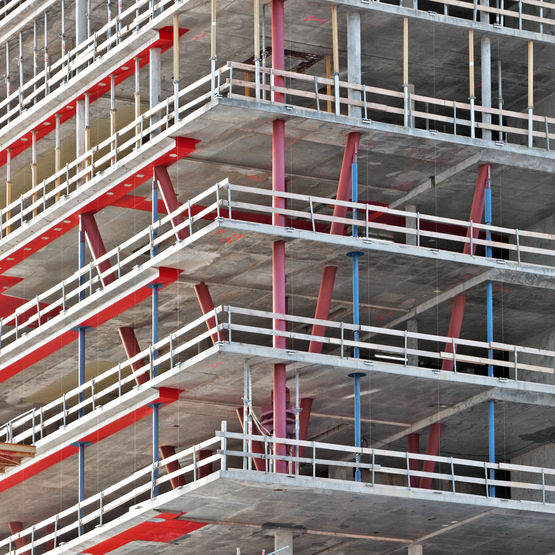

Mise en oeuvre : pose au sol - sur connecteur de base réservation dans la dalle par enfichagesuperposition des colonnes avec connecteurs entre étages insérés dans la dalle
Performances mécaniques
Résistance à la charge : 167 kN (hauteur 4 m/section 16 cm) à 20 409 kN (hauteur 2 m/section 40 cm) ; 126 kN (hauteur 4 mètre/diamètre 15,9 cm) à 26 770 kN (hauteur 2 m/ diamètre 50,8 cm).
Autres caractéristiques techniques du produit
Caractéristiques techniques : Résistance mécanique au feu: R60 à R120.

Famille d'ouvrage

Bureau-Administration

Commerce

Culture-Sport-Loisirs

Enseignement

Hôtel-Restauration

Logement collectif

Santé
