Ancrage en acier pour montant d'ossature | AH

Recevoir de la Documentation Demander un devis contacter le fabricant où acheter ce produit ?

Connecteurs et autres systèmes de supportage

Date de commercialisation : 01/05/2013

Caractéristiques principales

Conçu en acier galvanisé

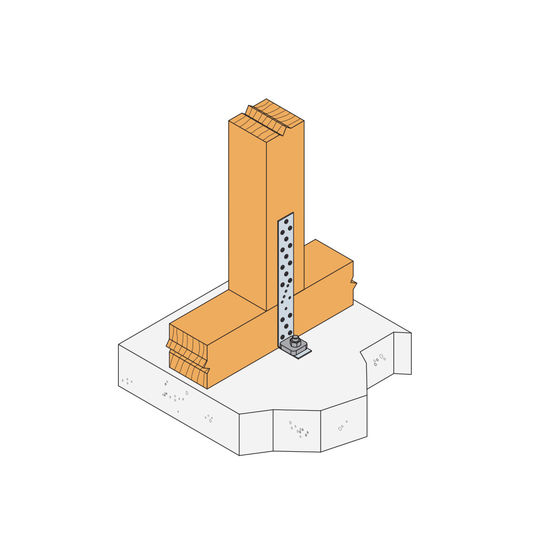

Préconisé pour la fixation au sol de murs à ossature bois soumis à des efforts de soulèvement
Doté d’un marquage CE
Adaptable à tout support en bois ou en béton
Faible largeur permet de le fixer sur un montant de largeur 45 mm

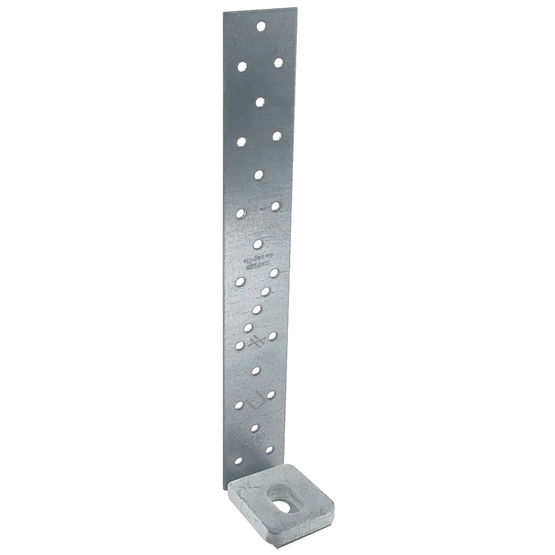

Conçu en acier galvanisé S250GD + Z275 suivant NF EN 10346, l’équerre AH permet d’ancrer solidement un mur ossature bois au sol, assurant ainsi la reprise des efforts de soulèvement.

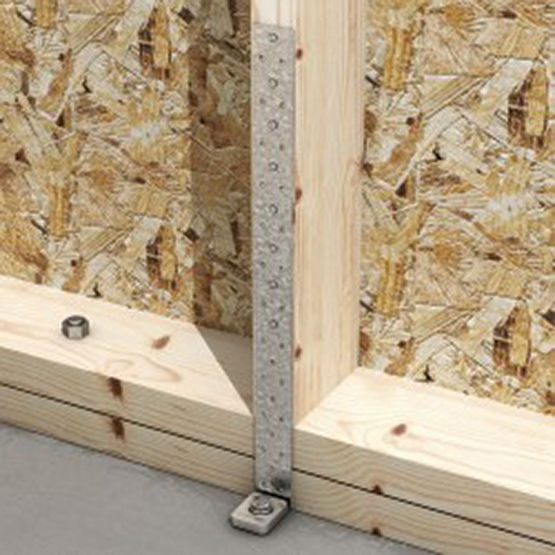

Doté du marquage CE, sa faible largeur permet de le fixer sur un montant de 45 mm. L’AH renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : la dissipation d‘énergie s‘effectue ainsi au niveau du couturage.

Adaptable à tout support en bois ou en béton, il se distingue par son excellente résistance à la traction.

Excellente résistance à la traction élevée
Ancrage de faible largeur

Fiche technique AH

Dimensions
Longueur :	(L x l x h) : 50 x 40 x 290/ 390/ 490 mm (hors tout connecteur).
Épaisseur :	2 mm (connecteur).
Diamètre :	5 mm (connecteur) ; 13,5 mm (rondelle).
Evaluation technique
Evaluation technique :	agrément Technique Européen (ATE) - ETA-07/0285 etETA-06/0106
Marques
Marques :	marquage CE
Mise en œuvre
Mise en oeuvre :	fixation par cheville mécanique, ancrage chimique sur support en béton et fixation par pointes annelées sur support en bois ; pose à l'intérieur d'un mur ou sur 1 ou 2 lisses basses de 45 mm.
Performances mécaniques
Résistance à la traction :	entre 0.26 t et 1 t ; entre 1.01 t et 2.5 t ; 7,7 à 17 kN (1 lisse basse) ; 6,4 à 15,3 kN (2 lisses basses) ; 19,7 kN (mur).
